Dobladora de Barras de Cobre CNC Servo HQ400-2000B | Plegadora Automática de Busbars
Descripción Técnica:
La maquinaria para procesar barras de cobre LT HQ400-2000B es una solución avanzada de doblado automático CNC, diseñada específicamente para el conformado de barras de cobre y aluminio con máxima precisión.
Este modelo de plegadora de busbars integra un sistema de control numérico computarizado de última generación junto con software CAD/CAM de alto nivel. El proceso de plegado destaca por sus características de alta repetibilidad, eficiencia industrial y automatización total para la fabricación de embarrados eléctricos.
Para obtener precios actualizados sobre nuestra punzonadora y dobladora de barras de cobre y recibir materiales técnicos adicionales, póngase en contacto con nuestro equipo ahora.
Vídeos de Operación: Dobladora de Barras de Cobre CNC (Plegado Vertical y Horizontal):
Galería de Información del Equipo:
Especificaciones Técnicas - Dobladora de Barras CNC HQ400-2000B
| Modelo | HQ400-2000B |
| Presión Nominal | 400KN |
| Carrera del Cilindro Hidráulico | 250mm |
| Potencia del Motor Principal | 5.5kw |
| Longitud del Tope (Gauge) | 2000mm |
| Precisión del Tope | +/-0.15 |
| Precisión de Doblado | +/-0.3° |
| Cabezal de Doblado (Eje Y) | Rápido: 5m/min; Bajo: 1.25m/min |
| Velocidad Máx. Tope Lateral (Eje X) | 15m/min |
| Precisión Repetitiva Eje Y | +/-0.02 |
| Tamaño Máx. Doblado Horizontal (Plano) | 15mm x 160mm |
| Tamaño Máx. Doblado Vertical (Canto) | 12mm x 120mm |
| Potencia Servomotor Eje Y | 5.5kw |
| Potencia Servomotor Eje X | 0.75kw |
| Peso Neto | 3300kg |
| Dimensiones Totales | 4300mm x 1450mm x 1850mm |
Características de Diseño:

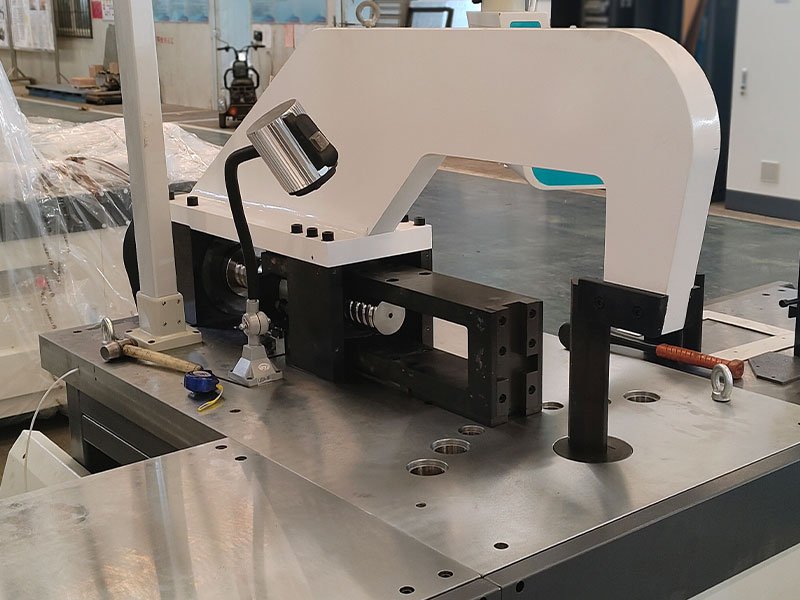

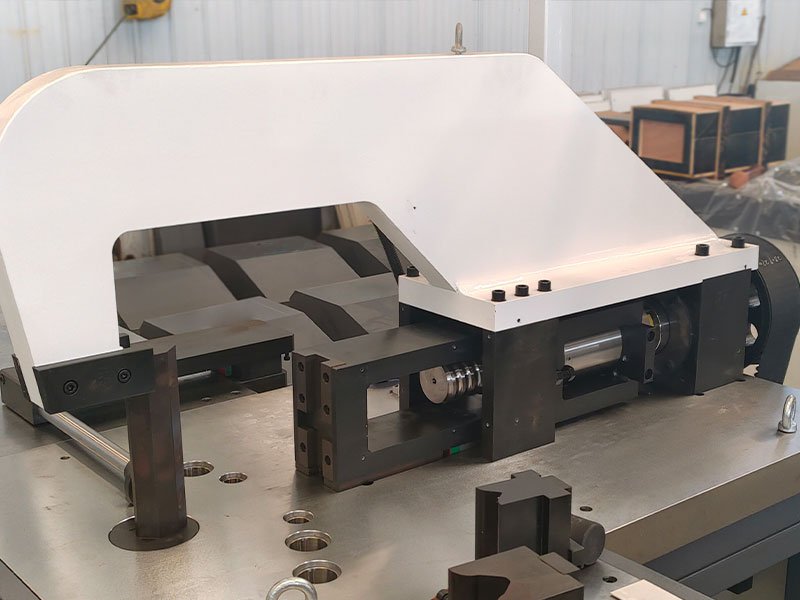

Estructura de plegado cerrada.
La estructura de la dobladora de pletinas de cobre LT es simple pero robusta. Al ser una estructura cerrada, la distribución de la fuerza es uniforme y la resistencia mecánica mejora significativamente en comparación con los sistemas de doblado abiertos, evitando deformaciones en trabajos pesados.

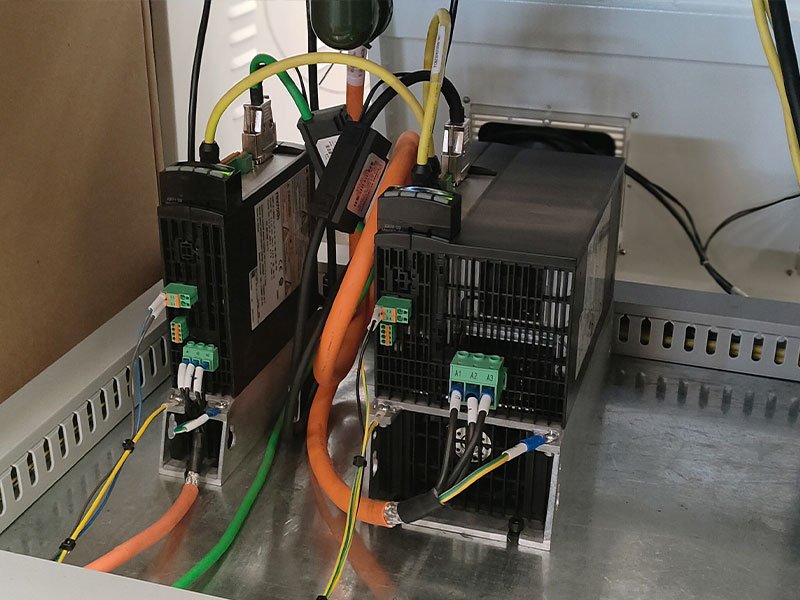

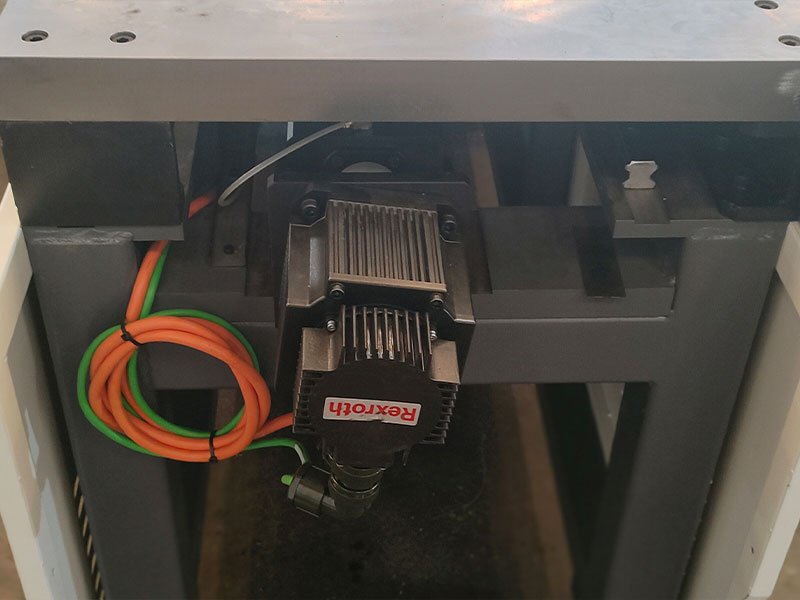

Servomotor como fuente de potencia principal
El uso de tecnología servo asegura una transmisión extremadamente estable. La precisión de posicionamiento repetitivo es superior y, a diferencia de los sistemas hidráulicos puros, la precisión no se ve afectada por los cambios de temperatura del aceite, ofreciendo una consistencia inigualable.

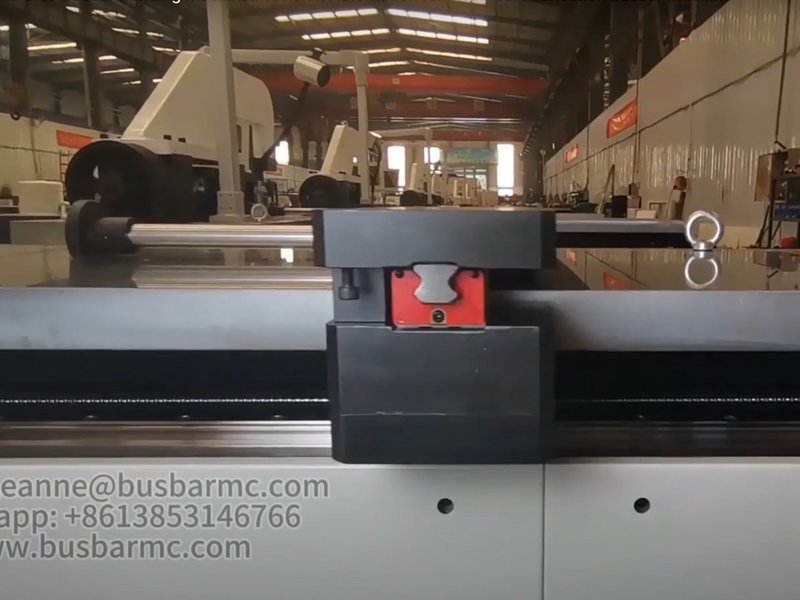

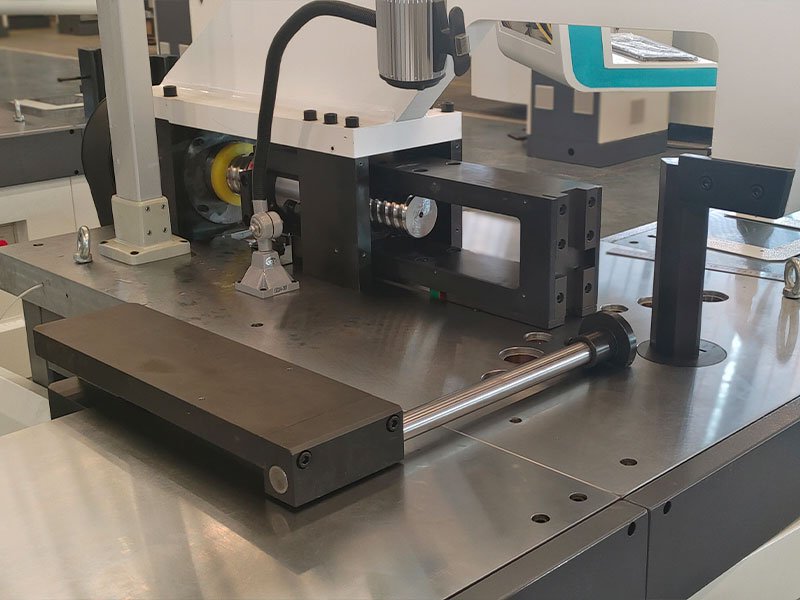

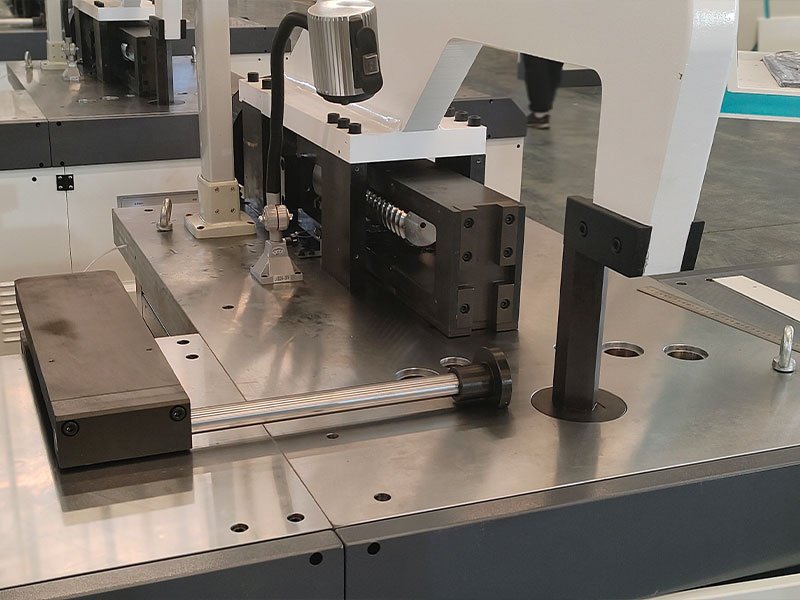

Tope CNC Modular (CNC Stopper).
Diseño modular con longitud personalizable que garantiza un funcionamiento suave y un posicionamiento exacto de la barra de cobre antes de cada ciclo de plegado.

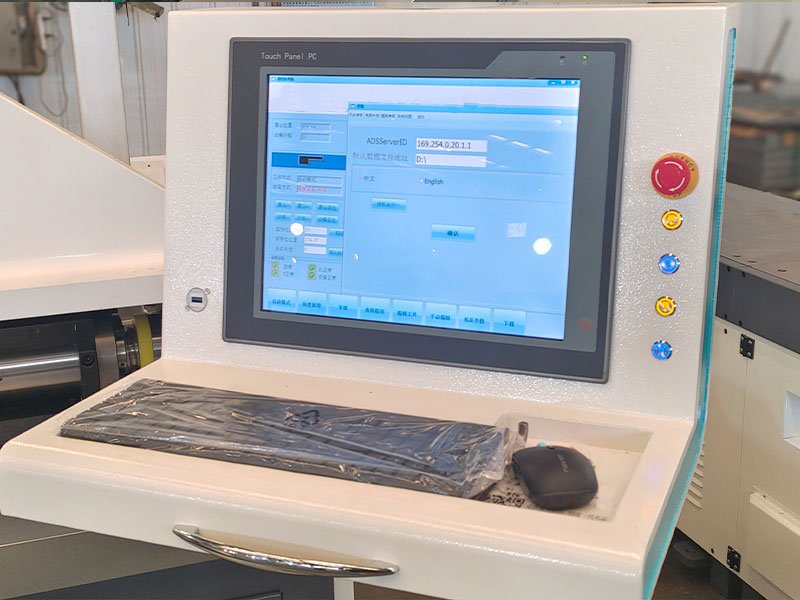

Unidad de Control CNC + Sistema de Software CAD/CAM.
La unidad de control CNC, acoplada con el software CAD/CAM especializado para el doblado de busbars, convierte a este equipo en la herramienta ideal para industrias de celdas de media y baja tensión, subestaciones tipo caja, fabricación de transformadores y otros sectores de energía eléctrica.
FAQ – Preguntas Frecuentes: Dobladora de Barras de Cobre CNC HQ400-2000B
1. ¿Qué tipos de doblado puede realizar esta plegadora?
Permite realizar doblados horizontales (planos), verticales (de canto) y formas especiales en barras de cobre y aluminio.
2. ¿Cuál es el espesor máximo de barra que admite?
En doblado horizontal hasta 15mm de espesor y en vertical hasta 12mm de espesor.
3. ¿Qué ventajas ofrece el motor servo frente al sistema hidráulico convencional?
El sistema servo proporciona una precisión de ángulo mucho más alta (±0.3°), mayor velocidad de respuesta y estabilidad térmica, ya que no depende de la viscosidad del aceite hidráulico.
4. ¿Es difícil de programar para un operario nuevo?
No. Gracias al software CAD/CAM integrado, la programación es intuitiva. El operario puede importar dibujos o introducir parámetros y la máquina calcula automáticamente el desarrollo de la barra.
5. ¿Para qué industrias se recomienda este modelo?
Es perfecto para fabricantes de cuadros eléctricos, transformadores de potencia, subestaciones industriales y cualquier planta de ingeniería eléctrica que trabaje con embarrados.
6. ¿Cuál es el margen de error en el posicionamiento?
El tope CNC tiene una precisión de ±0.15mm y el eje Y (doblado) una precisión repetitiva de ±0.02mm, garantizando piezas idénticas en series largas.
