Optimice su producción con nuestra máquina procesadora de busbars totalmente automática. Solución CNC de alta precisión para punzonado, plegado y corte de pletinas de cobre y aluminio en un solo ciclo. Ideal para fabricantes de transformadores y celdas de alta tensión que buscan automatización total, reducción de mermas y acabados perfectos. Tecnología avanzada para la industria de tableros eléctricos. ¡Aumente su eficiencia operativa con soporte técnico especializado!

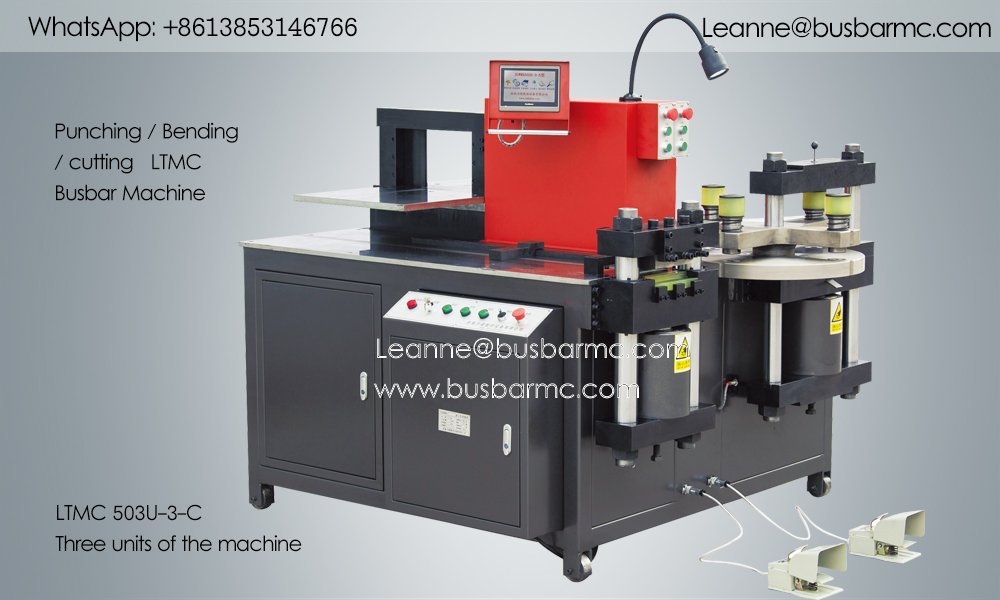

Presentación del Producto: Máquina Procesadora de Barras de Cobre Automática
Detalles del Producto (Serie Industrial)
Modelo: 503U-3-C
Potencia: 3×4Kw / 3×5.5Kw
Plazo de entrega: 7-25 días
Pedido mínimo (MOQ): 1 unidad
Certificaciones: ISO9001:2000 / CE (Normativa Europea)
Formas de pago: T/T, L/C
Marca: LJMC
Origen: Jinan, China
Esta avanzada maquinaria cuenta con tres unidades de procesamiento independientes para punzonado, corte y plegado. Está diseñada con tres sistemas hidráulicos separados, lo que permite que las tres estaciones de trabajo operen de forma simultánea, maximizando la eficiencia en la fabricación de maquinaria para busbars.
La máquina logra un posicionamiento automático de precisión mediante la integración de servomotores, PLC y una interfaz de pantalla táctil intuitiva.
Características Principales:
(1) Unidad de Corte: La longitud de corte es controlada automáticamente por un servomotor. La interfaz de incisión es plana, sin desperdicios, rebabas ni deformaciones.
(2) Unidad de Punzonado: No requiere marcado previo. El servomotor localiza automáticamente las coordenadas de punzonado. Soporta punzonado continuo, diferentes aperturas, entrada de coordenadas y selección de plantillas comunes.
(3) Unidad de Plegado: El sistema calcula automáticamente la longitud de desarrollo de la barra de cobre. Guías de tornillo de alta precisión controlan la longitud de doblado. Incluye múltiples plantillas de plegado integradas y soporta plegado continuo multiaugular.
Visualización de Unidades de Procesamiento
Estación de Corte CNC
Estación de Punzonado Automática
Estación de Plegado CNC
| Especificación Técnica | Modelos | |
| LTMC-303U-3-C | LTMC-503U-3-C | |
| Nominal force (kn) | 300 | 500 |
| Punching dia. range (mm) | Φ4.3~Φ25 | Φ4.3~Φ30 |
| Max. thickness (mm) | 12 | 16 |
| Max. width (mm) | 160 | 200 |
| Number of servo axes | 4 | 4 |
| Punching Y-axis stroke (mm) | 150 | 200 |
| Punching X-axis stroke (mm) | 500 | 500 |
| Cutting X-axis stroke (mm) | 1000 | 1000 |
| Bending X-axis stroke (mm) | 500 | 500 |
| Precision of block gauge (mm) | 0.2 | 0.2 |
| Bending precision (degree) | ±1° | ±1° |
| Repeat bending precision (degree) | ±0.5 | ±0.5 |
| Power (kw) | 3×4kw | 3×5.5kw |
| Outside dimension (mm) | 1850×1650×1340 | 2015×1815×1420 |
| Total weight (kg) | 1500 | 1900 |

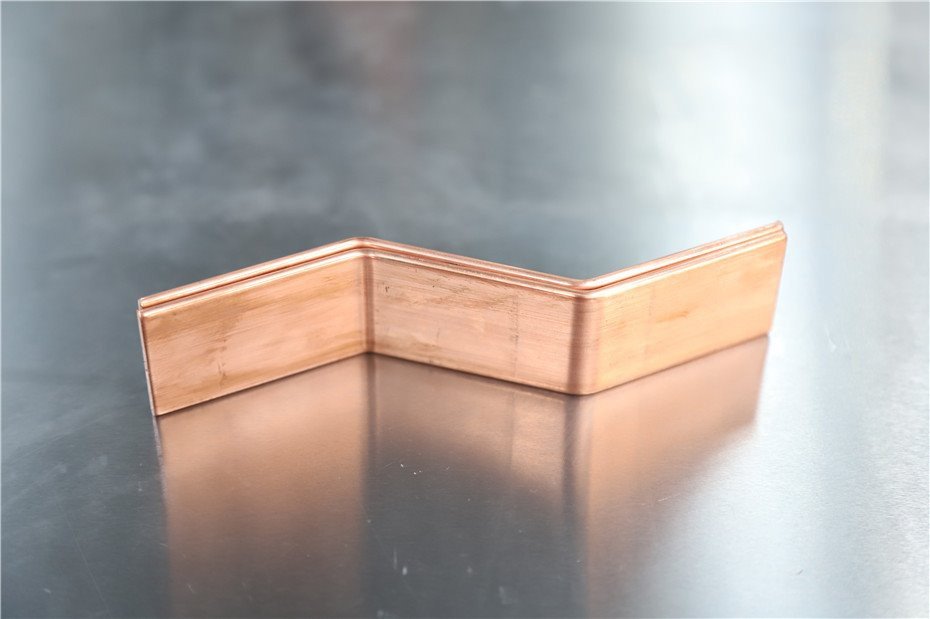

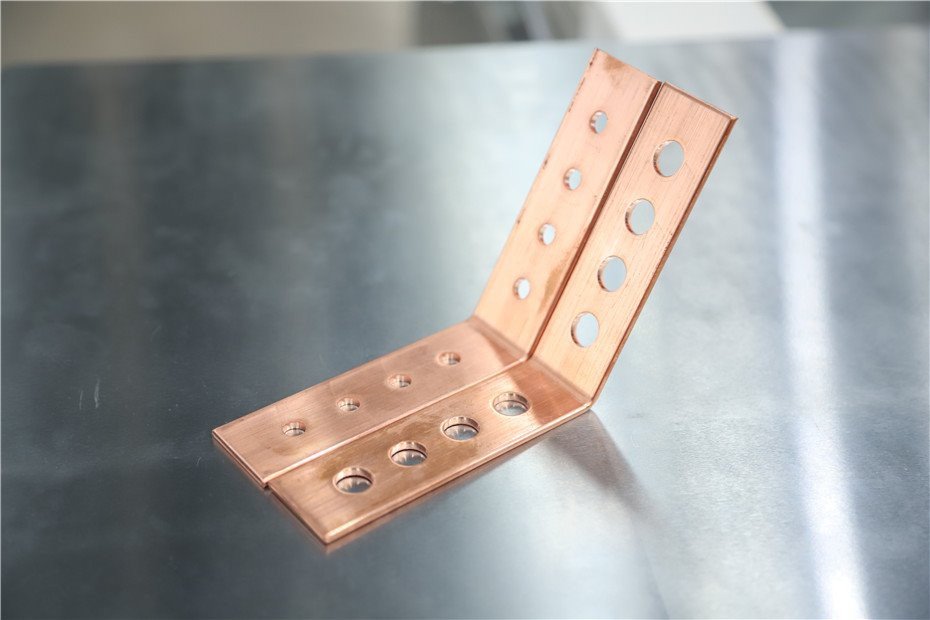

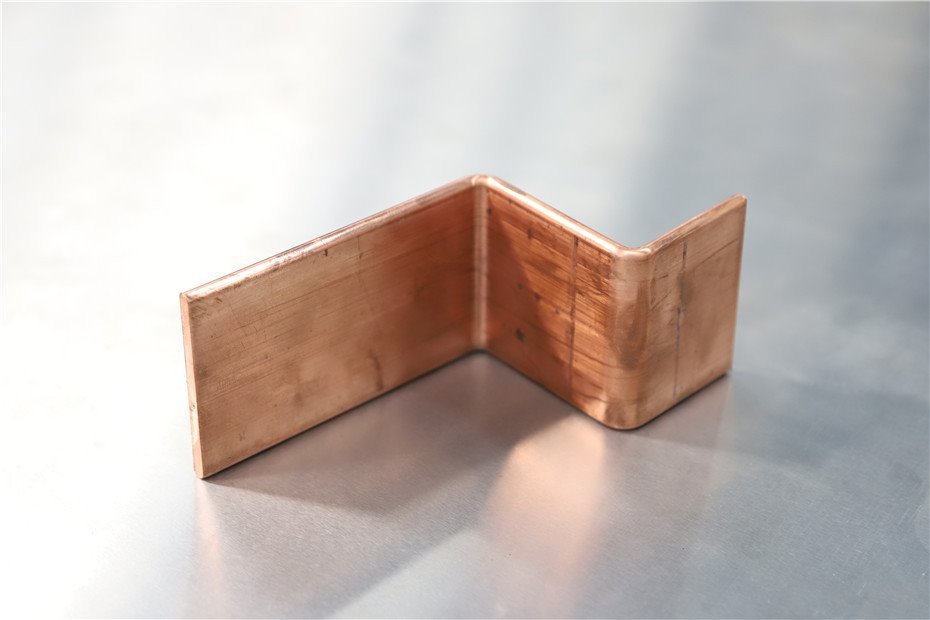

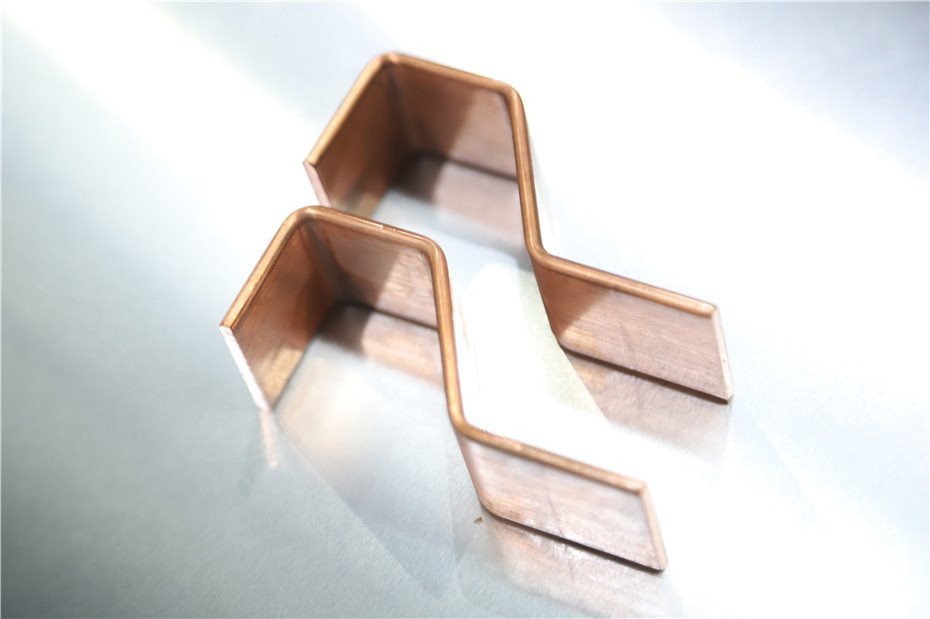

Muestras de Procesamiento Automático
Vídeo Operativo: Máquina de Busbars CNC en Acción
Q1: ¿Qué ventajas ofrece el sistema de posicionamiento servo?
A1: Elimina la necesidad de marcar manualmente las barras. El servomotor posiciona las coordenadas de punzonado, corte y plegado con una precisión de 0.2 mm, reduciendo errores humanos y desperdicio de material.
Q2: ¿Pueden trabajar las unidades de corte y plegado al mismo tiempo?
A2: Sí. Gracias a sus tres motores y sistemas hidráulicos independientes, las unidades de punzonado, corte y plegado pueden funcionar simultáneamente sin pérdida de potencia.
Q3: ¿Qué espesores máximos de cobre procesan estos modelos?
A3: El modelo LTMC-303U procesa hasta 12 mm, mientras que el modelo LTMC-503U está diseñado para aplicaciones de alta resistencia con hasta 16 mm de espesor y 200 mm de ancho.
Q4: ¿Cómo funciona el sistema de plegado multiaugular?
A4: El software PLC permite programar múltiples ángulos y segmentos de plegado de forma continua. El sistema calcula automáticamente el desarrollo de la barra para que la pieza final coincida exactamente con el diseño.
