Optimice su producción con la dobladora CNC de barras de cobre HQ400-1200B. Diseñada para alta precisión en corte, punzonado y plegado de busbars de cobre y aluminio. Ideal para la fabricación de tableros eléctricos y transformadores en España. Tecnología avanzada para máxima eficiencia industrial y acabados perfectos. ¡Consulte especificaciones técnicas aquí!
La HQ400-1200B es una plegadora CNC de barras de cobre de LTMC para el plegado plano, vertical y en U de pletinas de cobre y aluminio, diseñada para fabricación de tableros eléctricos, celdas de MT/BT y transformadores. Procesa pletinas de cobre (C11000/Cu-ETP) y aluminio, con tamaño de trabajo de hasta 15×200mm, presión nominal de 400 kN, precisión de plegado de ±0.3°. Mantiene la repetibilidad entre series y se integra en flujos de trabajo CAD/CAM para fabricación de tableros eléctricos. Se fabrica en una planta de 20.000 m² en Jinan (China) con más de 100 equipos de mecanizado, con certificación CE y conformidad con las normativas IEC y UNE, y se exporta a más de 50 países con puesta en marcha, formación de operarios, repuestos y asistencia técnica continua.
HQ400-1200B – Presión Nominal: 400 kN. Condición de referencia: régimen nominal del equipo con pletina de cobre C11000 de hasta 15×200mm. Referencia comparativa: HQ400-2000B declara el mismo valor (400 kN), por lo que el parámetro es constante en la familia.
HQ400-1200B – Longitud del Tope: 1200mm. Condición de referencia: régimen nominal del equipo con pletina de cobre C11000 de hasta 15×200mm. Referencia comparativa: HQ400-2000B declara 2000mm para el mismo parámetro.
HQ400-1200B – Tamaño Máx. Plegado Horizontal: 15×200mm. Condición de referencia: régimen nominal del equipo con pletina de cobre C11000 de hasta 15×200mm. Referencia comparativa: HQ400-2000B declara 15mm x 160mm para el mismo parámetro.
HQ400-1200B – Precisión de Plegado: ±0.3°. Condición de referencia: régimen nominal del equipo con pletina de cobre C11000 de hasta 15×200mm. Referencia comparativa: HQ400-2000B declara ±0.3 para el mismo parámetro.
HQ400-1200B – Peso de la Máquina: 3100kg. Condición de referencia: régimen nominal del equipo con pletina de cobre C11000 de hasta 15×200mm. Referencia comparativa: HQ400-2000B declara 3300kg para el mismo parámetro.
¿Qué es la HQ400-1200B?
Es una plegadora CNC de barras de cobre fabricada por LTMC.
¿Qué pletinas puede procesar la HQ400-1200B?
Procesa pletinas de cobre (C11000/Cu-ETP) y aluminio de hasta 15×200mm, dentro de las condiciones nominales del equipo.
¿Cuál es la presión nominal de la HQ400-1200B?
La presión nominal de la HQ400-1200B es 400 kN.
¿Qué precisión se declara de la HQ400-1200B?
Se declara precisión de plegado de ±0.3° en condiciones nominales.
¿Para qué aplicaciones industriales está indicada la HQ400-1200B?
Aplicaciones principales: fabricación de tableros eléctricos, celdas de MT/BT y transformadores.
¿Cumple con los requisitos del mercado europeo?
Sí. Se fabrica con certificación CE y conformidad con las normativas IEC y UNE y se exporta a más de 50 países con puesta en marcha, formación de operarios, repuestos y asistencia técnica continua.

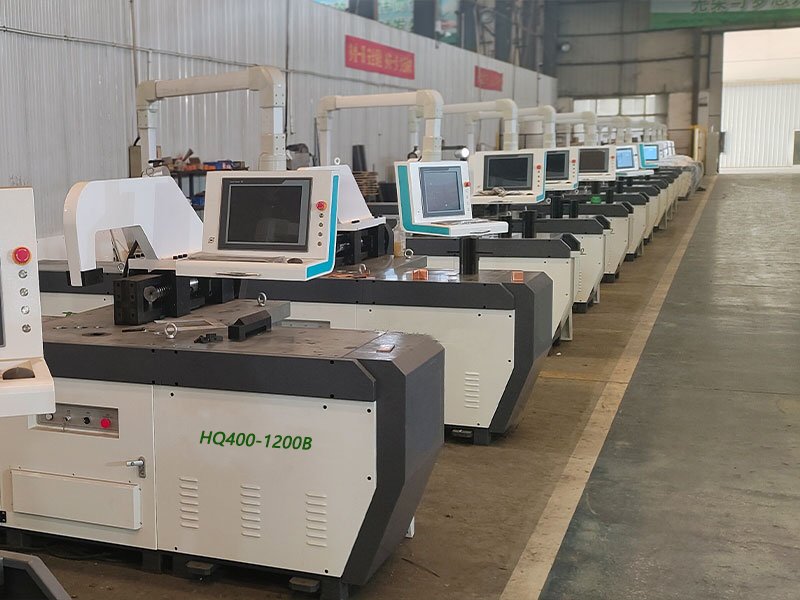

Producto: Plegadora CNC de barras de cobre de alta precisión
Modelo: HQ400-1200B / HQ400-2000B
Función Principal: Plegado plano (horizontal), plegado en U y plegado vertical (de canto) para barras conductoras de cobre y aluminio.

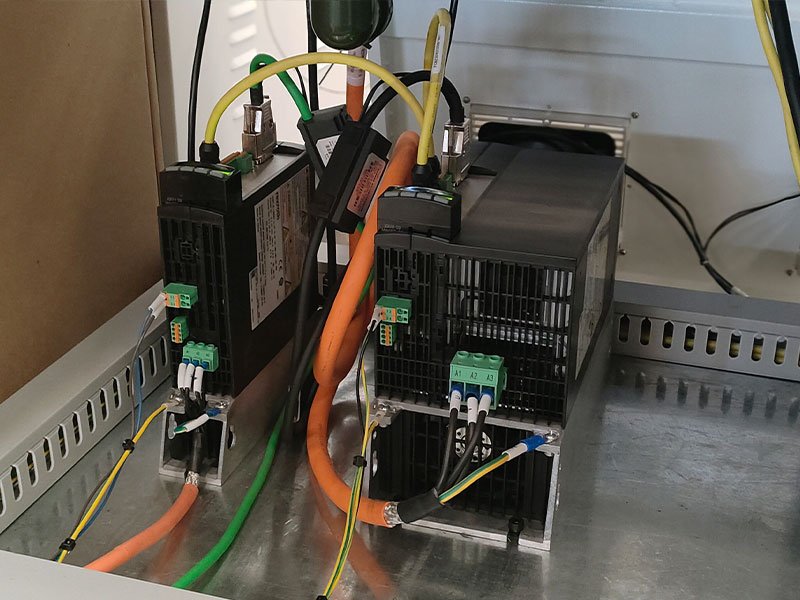

1. Sistema de accionamiento mediante servomotor completo con transmisión estable, alta presión de salida y posicionamiento de extrema precisión.
2. Estructura de plegado cerrada con fuerza equilibrada, alta resistencia mecánica y estabilidad a largo plazo sin deformaciones estructurales.

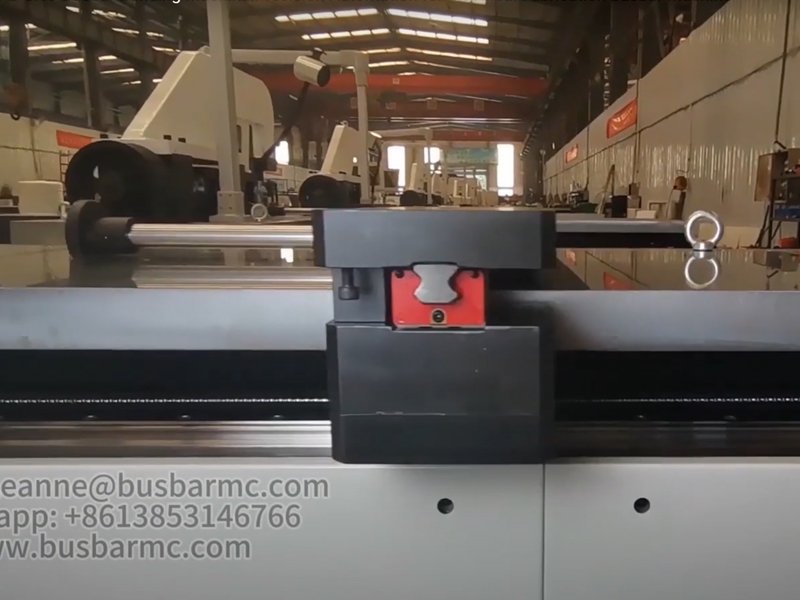

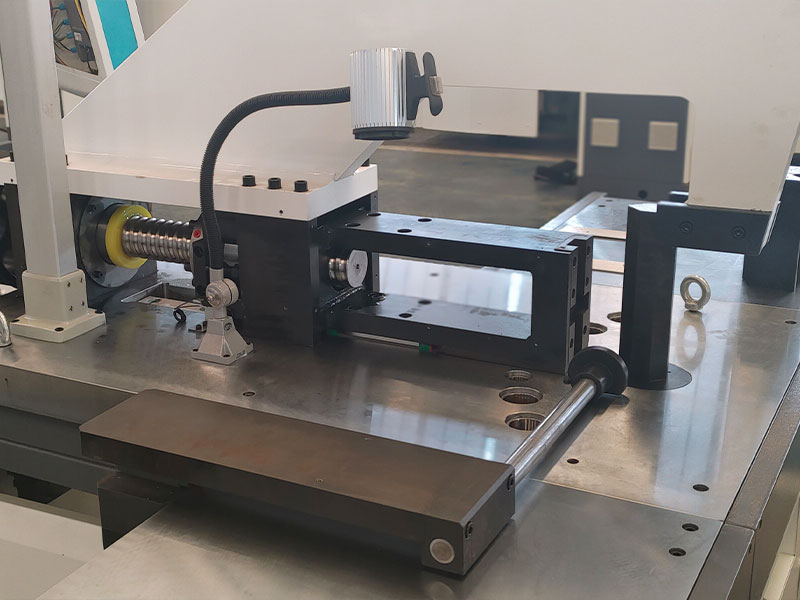

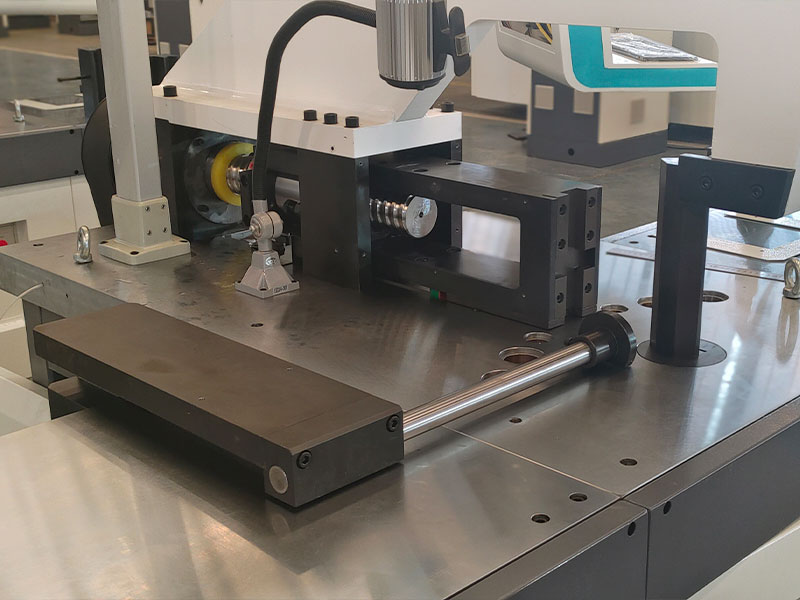

3. Doble guía lineal y husillo de bolas que garantizan un funcionamiento suave, silencioso y sin holguras.

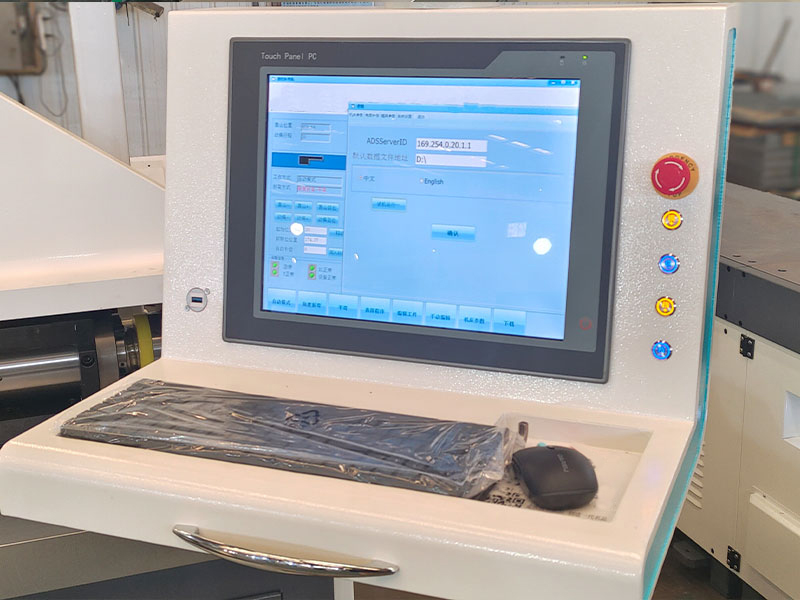

4. Sistema de control basado en PC industrial + PLC para un control exacto del ángulo de doblado y el posicionamiento del material.
5. Equipado con software de programación CAD/CAM de desarrollo propio para una operación intuitiva y generación rápida de códigos G.
6. Soporta plegado plano, vertical y conformado de tubos mediante el intercambio de moldes y matrices correspondientes.
7. Instalación y sustitución sencilla de utillajes, manteniendo una precisión de bloqueo y repetibilidad constante.
8. Compatibilidad con la importación por lotes de archivos de plegado y generación visual de programas de mecanizado para maquinaria de procesamiento de cobre.
| Presión Nominal | 400KN |
| Longitud del Tope (Gauge) | 1200mm |
| Tamaño Máx. Plegado Horizontal | 15 × 200mm |
| Tamaño Máx. Plegado Vertical | 12 × 120mm |
| Precisión del Tope | ±0.15mm |
| Precisión de Plegado | ±0.3° |
| Dimensiones de la Máquina | 3500 × 1450 × 1850mm |
| Peso de la Máquina | 3100kg |
Vea en acción nuestra tecnología de plegado automático para la fabricación de embarrados eléctricos:
1. ¿Qué materiales y espesores puede procesar esta máquina?
Está diseñada específicamente para trabajar con equipos de busbar industrial de cobre y aluminio, alcanzando espesores de hasta 15mm en plegado plano.
2. ¿Qué tipos de doblado permite realizar?
Soporta plegado horizontal (plano), plegado en U y plegado vertical (de canto o "stand-up"), cubriendo todas las necesidades de la industria de tableros eléctricos.
3. ¿Cómo funciona el sistema de control?
Utiliza una combinación de PC industrial y PLC de alta velocidad con un sistema de servoaccionamiento que garantiza una repetibilidad inigualable.
4. ¿El software CAD/CAM viene incluido en el equipo?
Sí, incluimos nuestro software propietario que permite importar dibujos y convertirlos automáticamente en programas de plegado de forma visual.
5. ¿Es posible integrarla con otros procesos de fabricación?
Totalmente. Esta máquina es el complemento perfecto para nuestra línea de punzonado y cizallado CNC HQ600-SP para crear una celda de manufactura completa.
6. ¿Admite la producción de piezas por lotes?
Sí, permite la importación masiva de archivos y la ejecución secuencial de programas para optimizar la producción industrial en serie.
7. ¿Se pueden personalizar las matrices o moldes?
Disponemos de una amplia gama de utillajes estándar y ofrecemos personalización según las dimensiones específicas de sus pletinas.
8. ¿Requiere personal altamente especializado para su manejo?
No, la interfaz de usuario es sumamente intuitiva y simplifica las tareas complejas, permitiendo un aprendizaje rápido para cualquier operario.
