La procesadora de busbars 303U-3-C ofrece un control manual preciso para operaciones de punzonado, corte y plegado de pletinas de cobre y aluminio. Ideal para talleres de cuadros eléctricos que buscan robustez y sencillez operativa. Diseñada para fabricar embarrados con acabados profesionales y alta durabilidad. Optimice su producción de celdas de media y baja tensión con nuestra tecnología hidráulica de confianza. ¡Solicite información técnica y presupuesto hoy mismo!
Descripción del Producto
Máquina Plegadora de Pletinas de Cobre 303U-3-C
Esta serie de máquinas para el procesamiento de embarrados cuenta con tres unidades operativas: punzonado, cizallado/corte y plegado. Las tres unidades pueden utilizarse de forma simultánea o secuencial. La carrera de trabajo de cada unidad se ajusta fácilmente, lo que reduce el tiempo de operación y mejora la eficiencia en la fabricación de maquinaria para procesado de busbars. Su función principal es el mecanizado de barras conductoras de cobre y aluminio para cuadros eléctricos.
Parámetros Técnicos (Technical Parameters)
| Concepto (Item) | Modelo (Model) |
| 303U-3-C | |
| Fuerza Nominal (kn) | 300 |
| Rango de Punzonado (mm) | ф4.3～ф25 |
| Espesor Máx. (mm) | 12 |
| Ancho Máx. (mm) | 150 |
| Espesor Máx. Cizalla (mm) | 12 |
| Ancho Máx. Cizalla (mm) | 150 |
| Ancho Máx. Plegado Horizontal (mm) | 150 |
| Espesor Máx. Plegado Horizontal (mm) | 12 |
| Tamaño Máx. Plegado Vertical (mm) | 10×100 |
| Potencia (kw) | 1×4KW |
| Tamaño de Mesa (mm) | 1650×1050 |
| Dimensiones Exteriores (mm) | 1720×1220×1220 |
| Tamaño Contenedor Envío (mm) | 1800×1300×1430 |
| Peso Total (kg) | 1220KG |
Características Principales
1. La unidad de corte adopta un modo de procesamiento vertical, flexible y conveniente. Utiliza corte de cuchilla plana, asegurando que la interfaz de la pieza sea plana, sin desperdicios, rebabas ni deformaciones.
2. La unidad de punzonado utiliza una torreta giratoria de seis moldes en forma de diente con excelente visibilidad. No es necesario cambiar matrices con frecuencia, lo que hace la operación simple y eficiente.
3. La unidad de plegado adopta un sistema horizontal. Mediante el cambio de moldes, se puede completar el procesamiento de plegado plano o vertical.

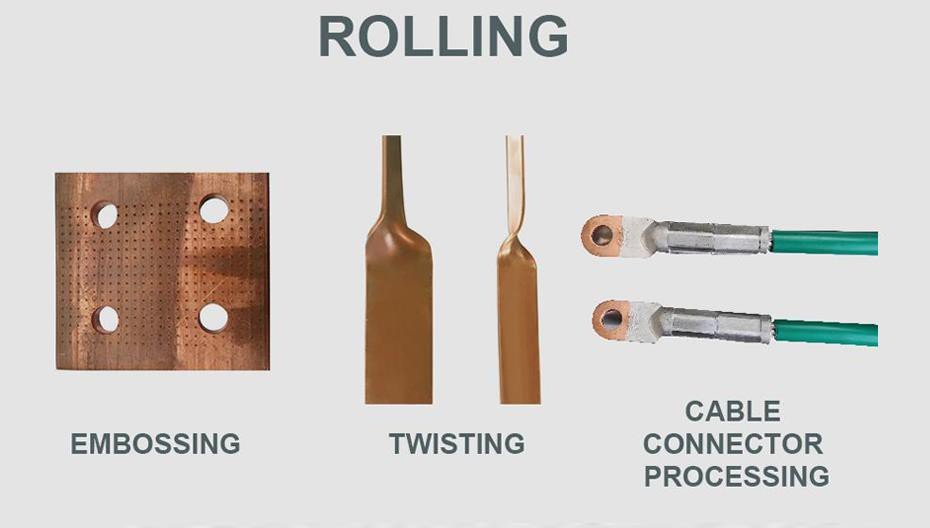

4. Versatilidad: Se pueden lograr funciones como repujado, aplanado, torsión y prensado de terminales de cable cambiando los moldes correspondientes.
5. Movilidad: La máquina incorpora cuatro ruedas robustas, lo que facilita su traslado a cualquier punto del taller.
6. Personalización: Se pueden instalar diferentes moldes según los requisitos del usuario para procesamientos de formas especiales en herramental para pletinas.
Galería de Detalles del Producto
Muestras de Procesamiento

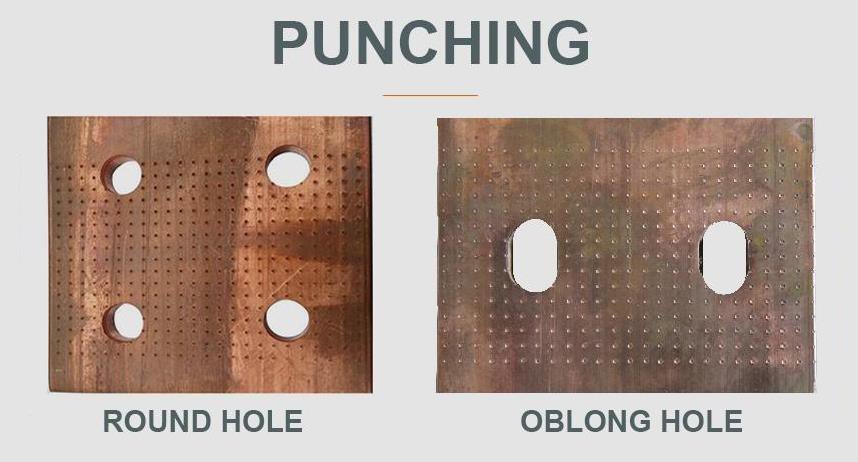

Muestras de Punzonado
Permite perforar agujeros redondos y oblongos (ovalados) con alta precisión.

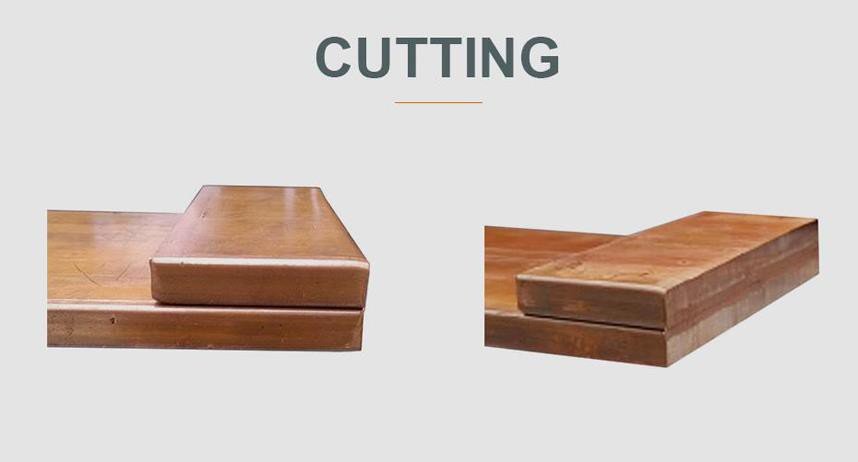

Muestras de Corte (Cizallado)
Interfaz de barra plana, sin rebabas y sin desperdicio de material.

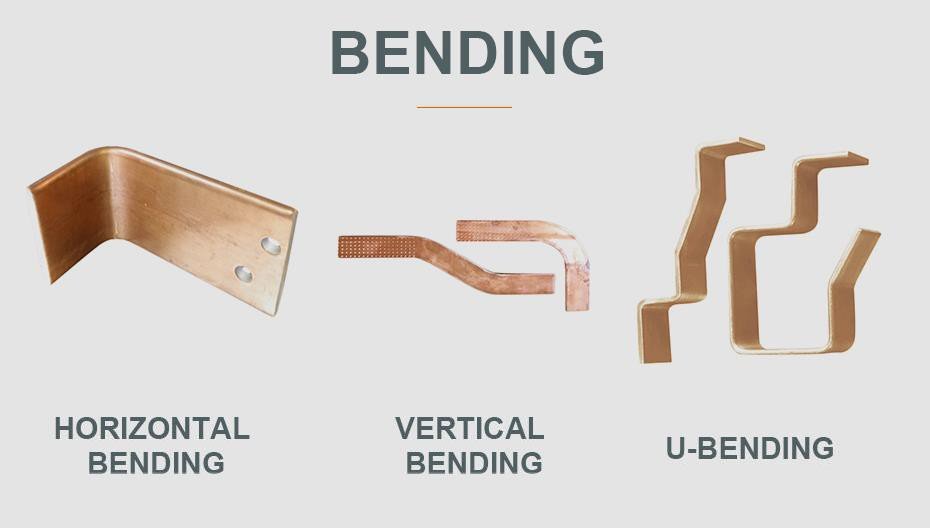

Muestras de Plegado
Estructura de marco integral cerrada. Soporta plegado plano, horizontal, vertical y en forma de U.

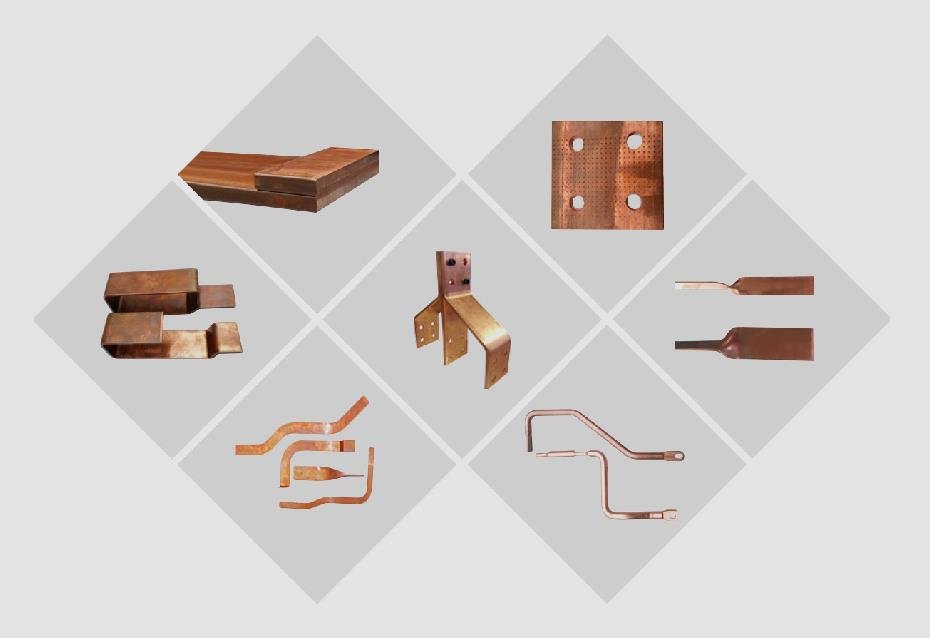

Otras Muestras de Trabajo

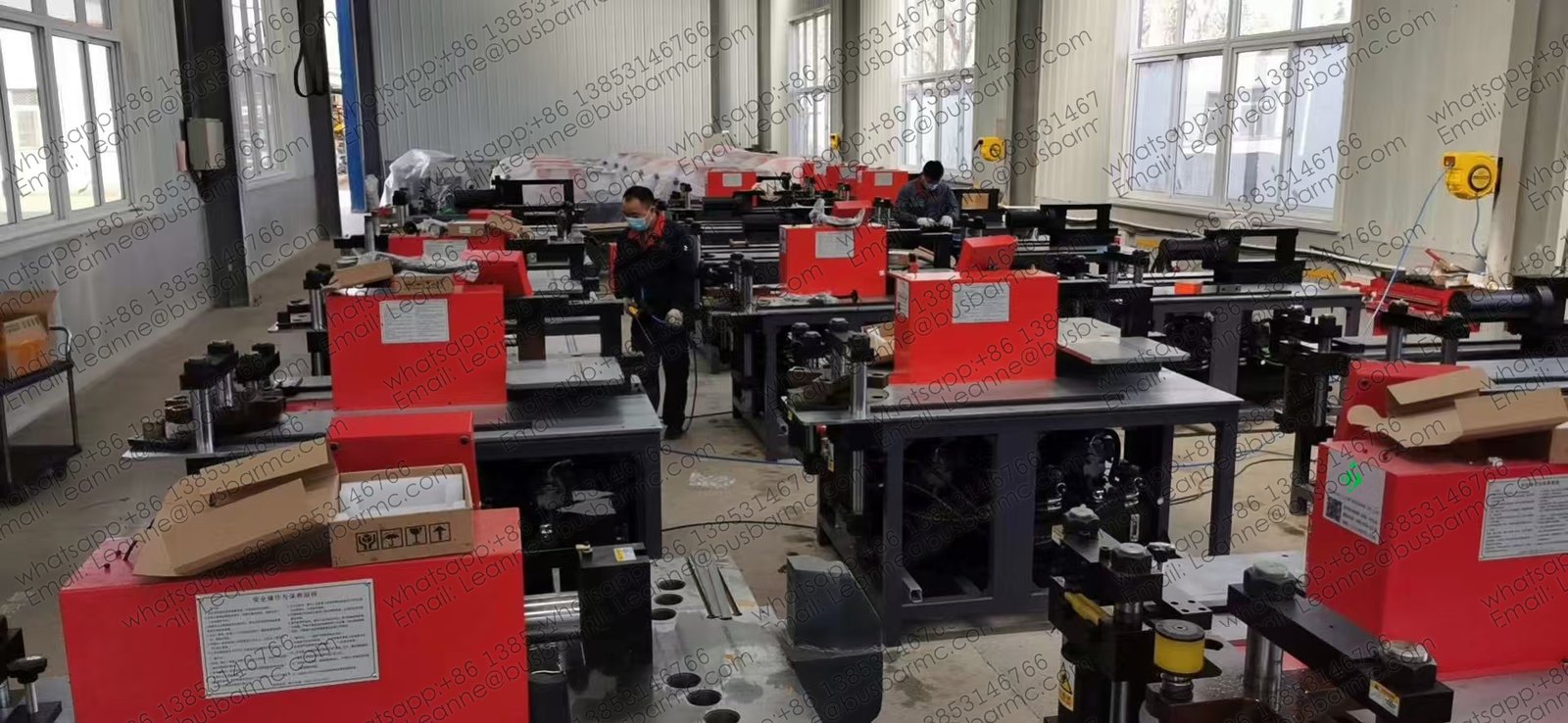

Nuestra Fábrica y Servicios

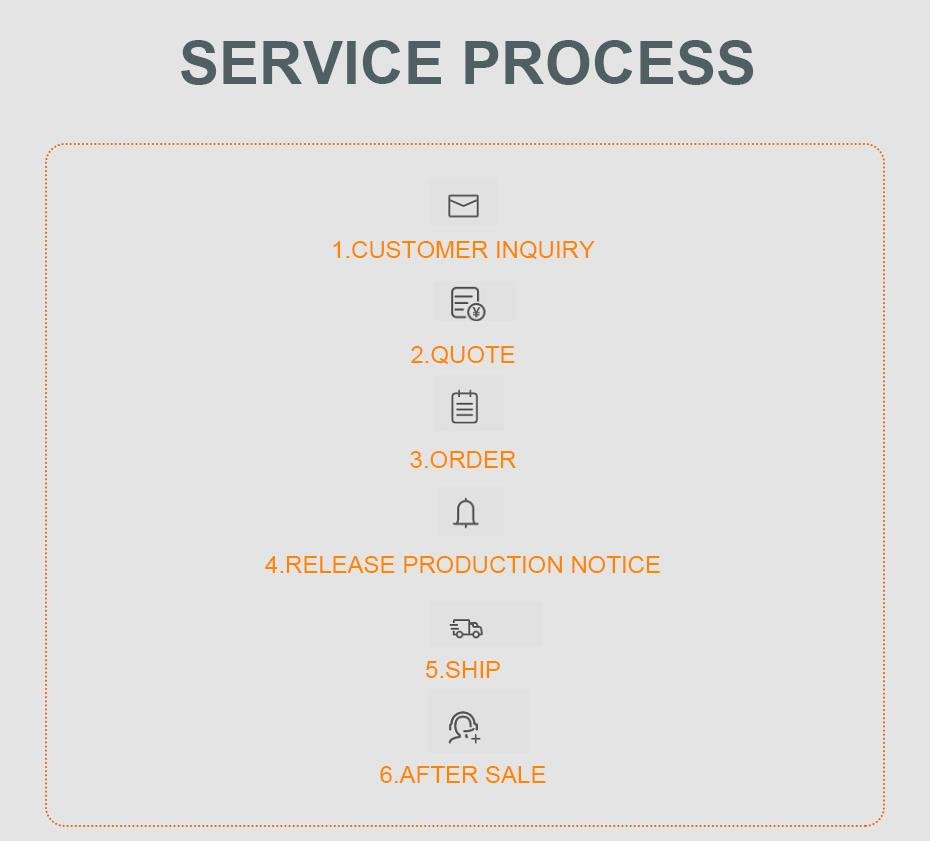

Consulta - Cotización - Pedido - Producción - Envío - Soporte Postventa
Nuestros ingenieros realizan visitas de seguimiento periódicas para escuchar sus opiniones y mejorar continuamente la calidad de nuestros productos.

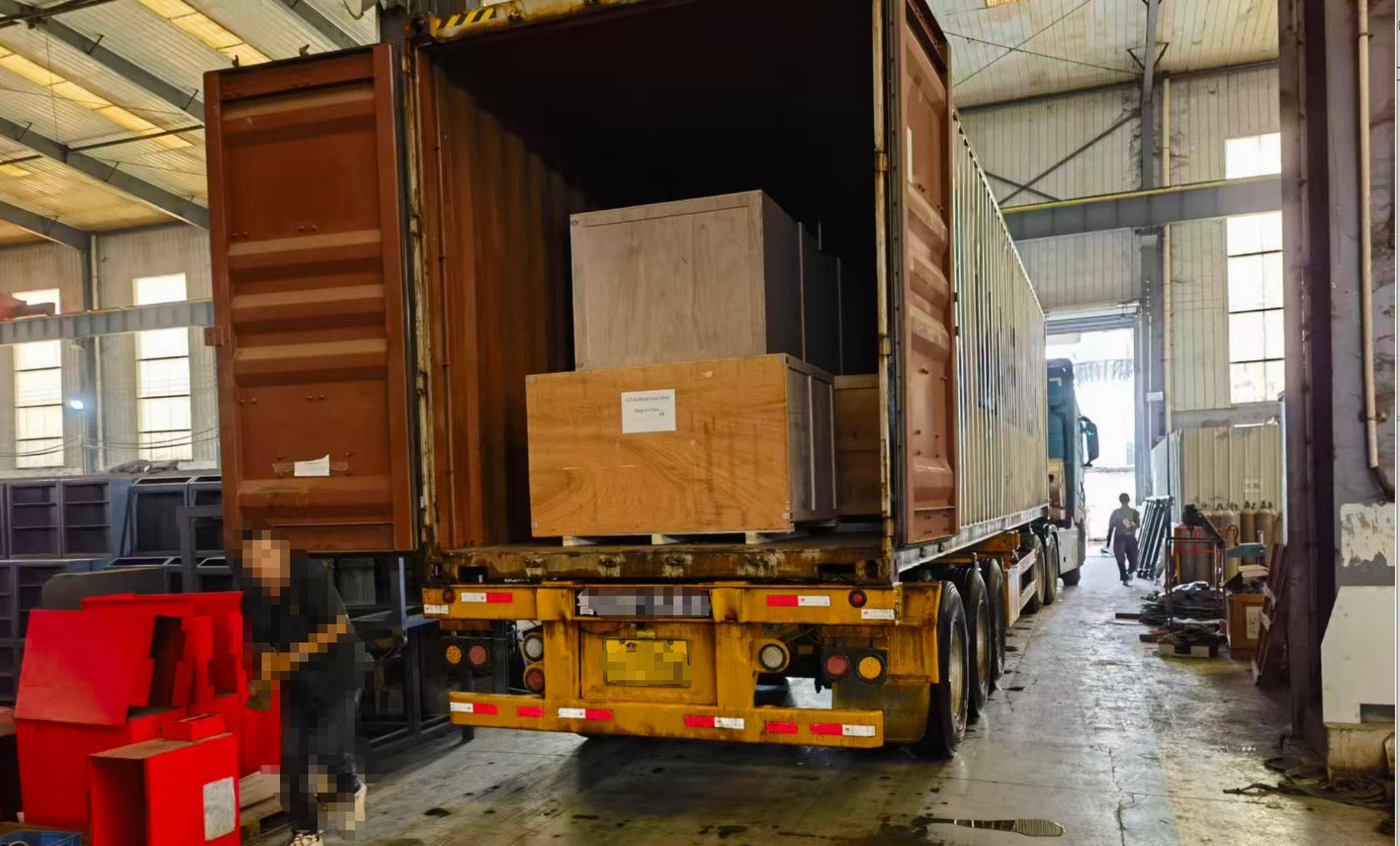

Embalaje y Entrega
Utilizamos film plástico impermeable para el interior y cajas de madera robustas para el exterior.
Clientes Internacionales
LTMC vende sus equipos en más de 100 países, incluyendo España, México, Argentina, Chile, Perú, Estados Unidos, Alemania, Rusia y muchos más.
Vídeo de Funcionamiento:
FAQ - Preguntas Frecuentes sobre la Máquina Hidráulica 303U-3-C:
P1: ¿Qué materiales y dimensiones puede procesar?
R1: Está diseñada para cobre y aluminio con un espesor máximo de 12mm y un ancho de hasta 150mm.
P2: ¿Es difícil cambiar las matrices de punzonado?
R2: No, la máquina utiliza un sistema de torreta de seis estaciones que permite cambiar de medida de agujero simplemente girando la torreta, sin desmontar piezas.
P3: ¿Qué tipos de plegado realiza?
R3: Puede realizar plegado plano (horizontal), plegado vertical (de canto) y plegados en U para puentes de conexión.
P4: ¿Se pueden realizar trabajos especiales como torsión de barras?
R4: Sí, instalando los moldes opcionales puede realizar torsión (twisting), repujado y prensado de terminales de cable.
P5: ¿Qué garantía y soporte ofrecen en España y Latinoamérica?
R5: Ofrecemos servicio postventa integral, soporte técnico remoto y disponibilidad de repuestos para asegurar que su producción no se detenga.
