Optimice su taller eléctrico con la procesadora de pletinas de cobre manual 303U-3-C. Esta máquina hidráulica 3 en 1 combina funciones de corte, punzonado y plegado de busbars en una unidad compacta y robusta. Ideal para la fabricación de cuadros eléctricos y mantenimiento industrial. Ofrece alta precisión, facilidad de uso y durabilidad excepcional. ¡Consiga acabados profesionales en sus barras colectoras con la mejor relación calidad-precio del mercado!

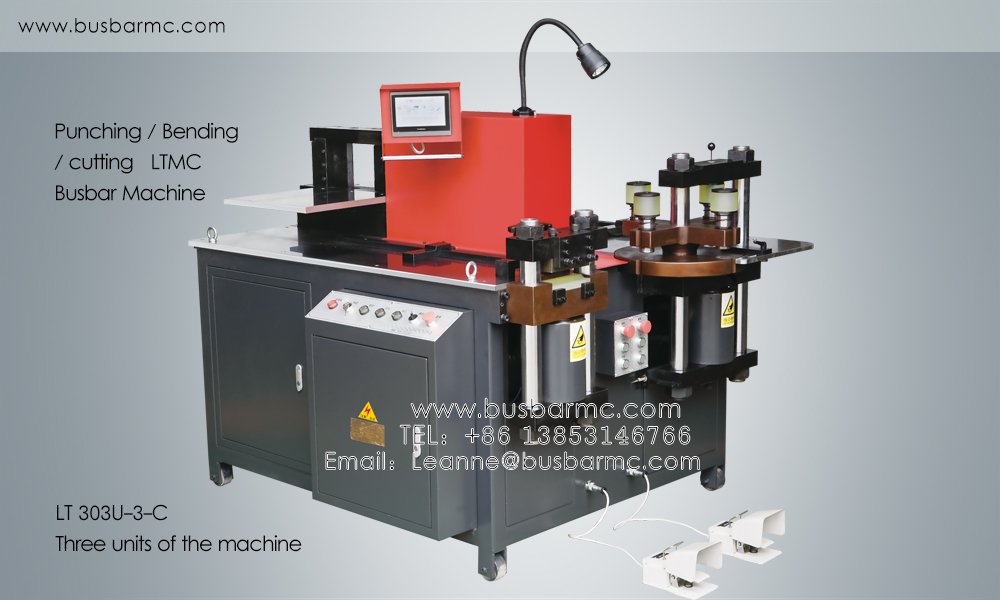

El modelo 303U-3-C es una estación de trabajo integral para el mecanizado de barras conductoras. Esta serie de maquinaria para busbars de cobre cuenta con tres unidades de procesamiento independientes: punzonado, corte/cizallado y plegado.
Las tres unidades pueden utilizarse de forma simultánea o secuencial. La carrera de trabajo de cada unidad se ajusta fácilmente, lo que reduce los tiempos de ciclo y mejora la eficiencia en la fabricación de máquinas busbar 3 en 1. Su función principal es el procesado de pletinas de cobre y aluminio para cuadros eléctricos.
Equipada con control mediante botones manuales o pedal de interruptor, permite realizar operaciones de punzonado, corte y doblado de forma separada o conjunta, siendo el equipo de producción ideal para la industria eléctrica de alta y baja tensión.
Esta maquinaria auxiliar ha sido diseñada bajo estándares internacionales de ingeniería avanzada para maximizar la seguridad operativa y la productividad. Es la solución perfecta para proyectos de construcción de armarios de control eléctrico a gran escala y redes de distribución de energía.

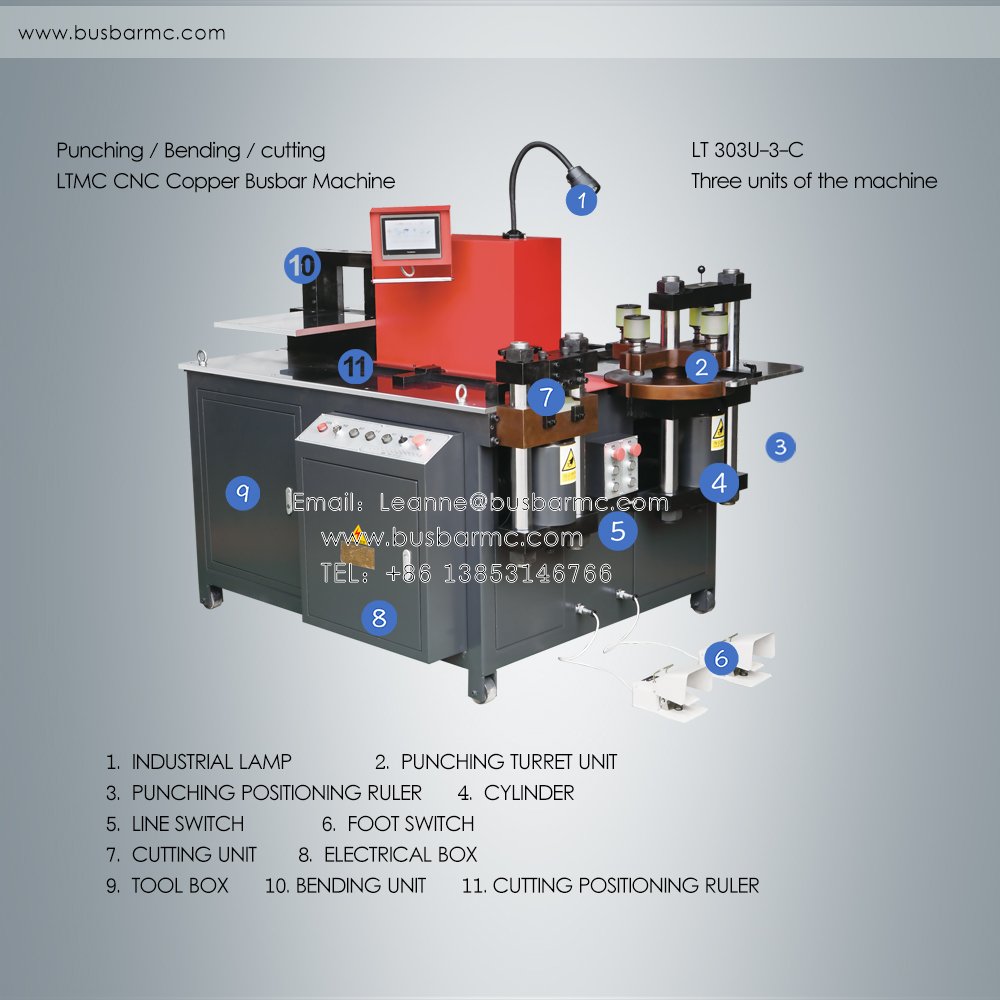

1. Lámpara Industrial | 2. Unidad de Torreta de Punzonado | 3. Regla de Posicionamiento | 4. Cilindro Hidráulico | 5. Interruptor de Línea | 6. Pedal de Accionamiento | 7. Unidad de Corte | 8. Caja Eléctrica | 9. Caja de Herramientas | 10. Unidad de Plegado | 11. Regla para Corte

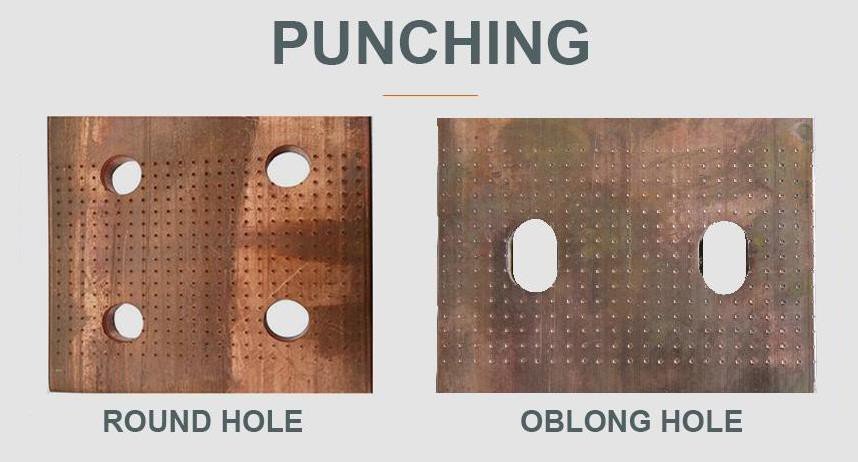

Capacidad para realizar punzonado de agujeros redondos y ovalados (oblongos) con alta precisión.

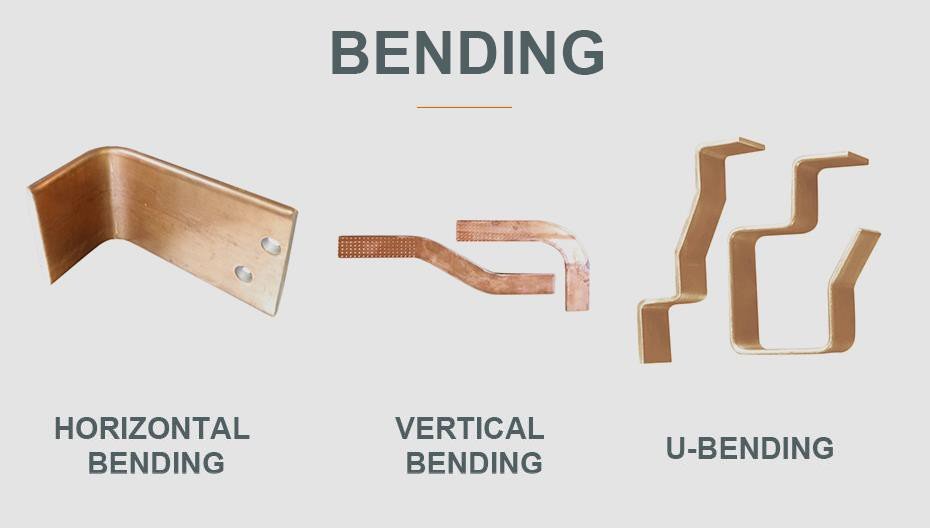

Permite plegado horizontal, plegado vertical y plegado en forma de U. Además, incluye funciones de grabado (embossing), torsión de barras y procesado de terminales de cable.
| Artículo (Item) | Modelo | |
| 303U-3 | 303U-3-C | |
| Nominal force (kn) | 300 | 300 |
| Punching dia. range (mm) | ф4.3～ф25 | ф4.3～ф25 |
| Max.thickness (mm) | 12 | 12 |
| Max.width (mm) | 150 | 150 |
| Max.shearing thickness (mm) | 12 | 12 |
| Max.shearing width (mm) | 150 | 150 |
| Max.horizontal bending width (mm) | 150 | 150 |
| Max.horizontal bending thickness (mm) | 12 | 12 |
| Max.vertical bending size (mm) | 10×100 | 10×100 |
| Power (kw) | 1×4KW | 3×4KW |
| Table size (mm) | 1650×1050 | 1650×1050 |
| Outside dimension (mm) | 1720×1220×1220 | 1720×1220×1220 |
| Container size (mm) | 1800×1300×1430 | 1800×1300×1430 |
| Total weight (kg) | 1220KG | 1320KG |

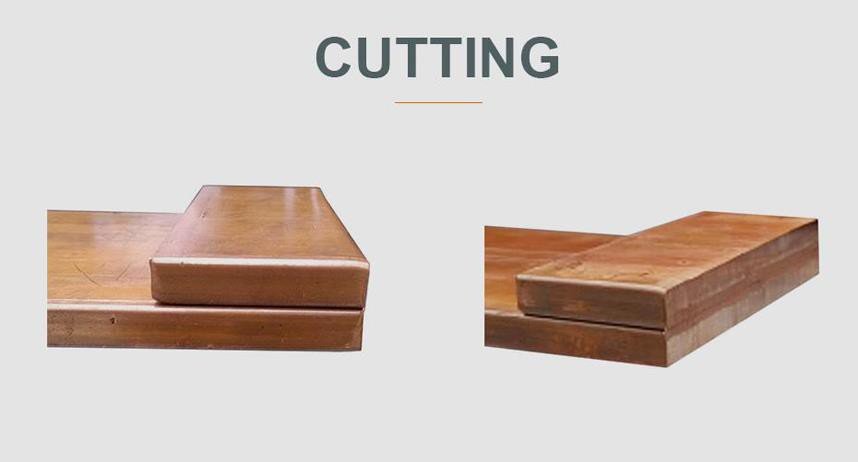

Unidad de Corte: Utiliza un modo de procesamiento vertical, flexible y conveniente. El corte mediante cuchilla plana garantiza una interfaz de la pieza de trabajo lisa, sin desperdicios, rebabas ni deformaciones.
Unidad de Punzonado: Emplea una placa giratoria (turreta) de seis moldes en forma de diente, proporcionando excelente visibilidad. No es necesario cambiar matrices con frecuencia, haciendo la operación eficiente.
Unidad de Plegado: Adopta un sistema de plegado horizontal. Mediante el cambio de moldes, se puede completar el procesamiento de doblado plano o vertical.

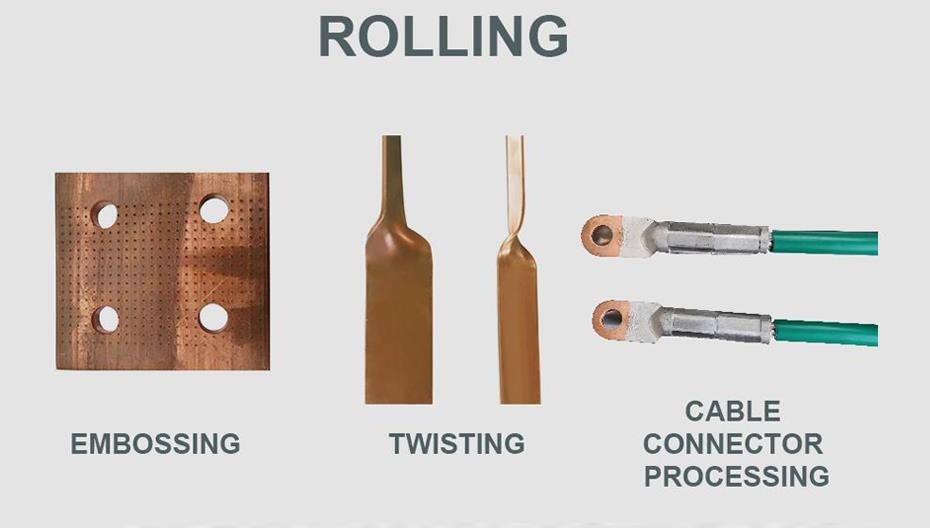

Versatilidad: Permite funciones de grabado, aplanado, torsión y prensado de terminales de cable mediante el intercambio de herramentales.
Movilidad: Equipada con cuatro ruedas pivotantes para un fácil traslado dentro del taller.
Personalización: Posibilidad de instalar diferentes herramientas de punzonado y corte para formas especiales según el requerimiento del usuario.

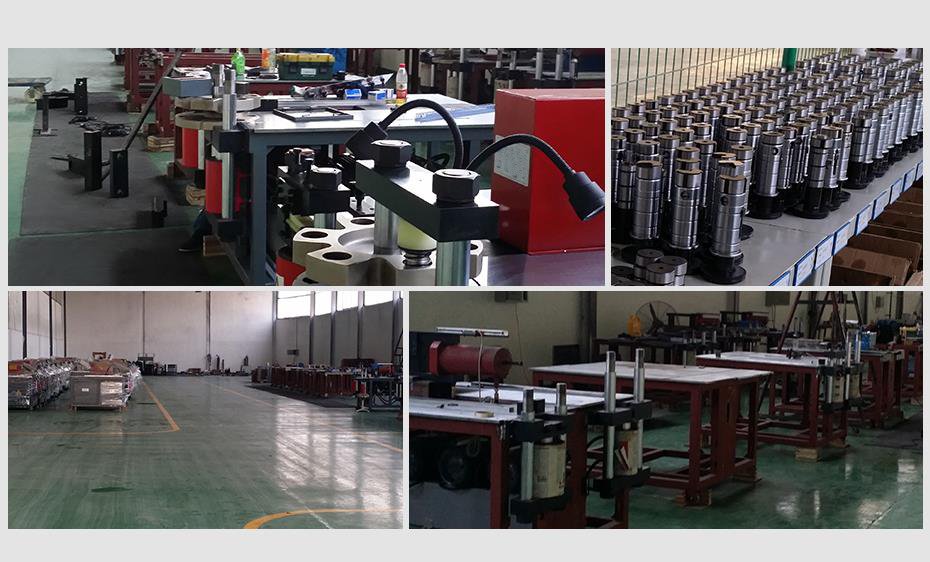

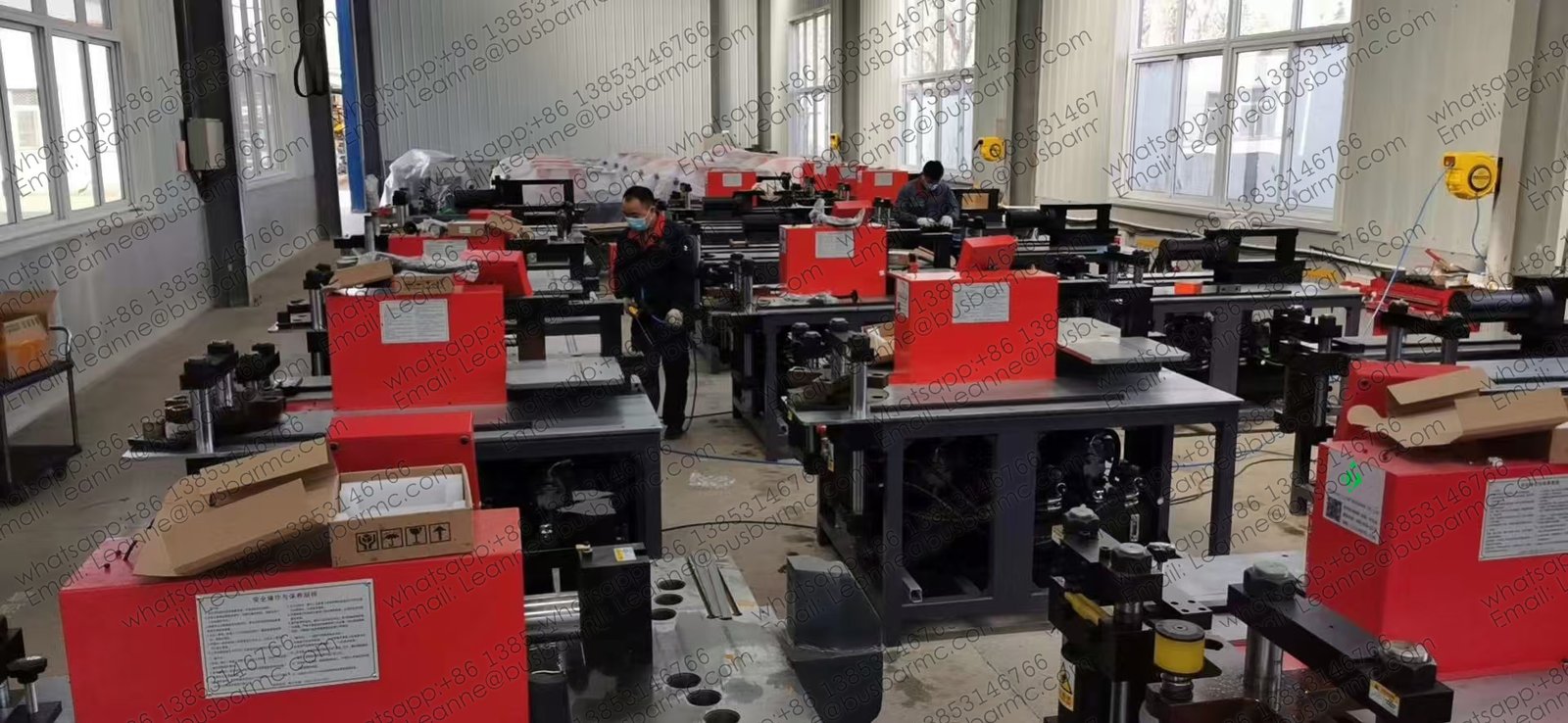

Nuestra producción se basa en el sistema de gestión de calidad ISO9001. Este estándar internacional garantiza que cada procesadora de barras colectoras cumple con las normas de seguridad y rendimiento más exigentes del mercado global.

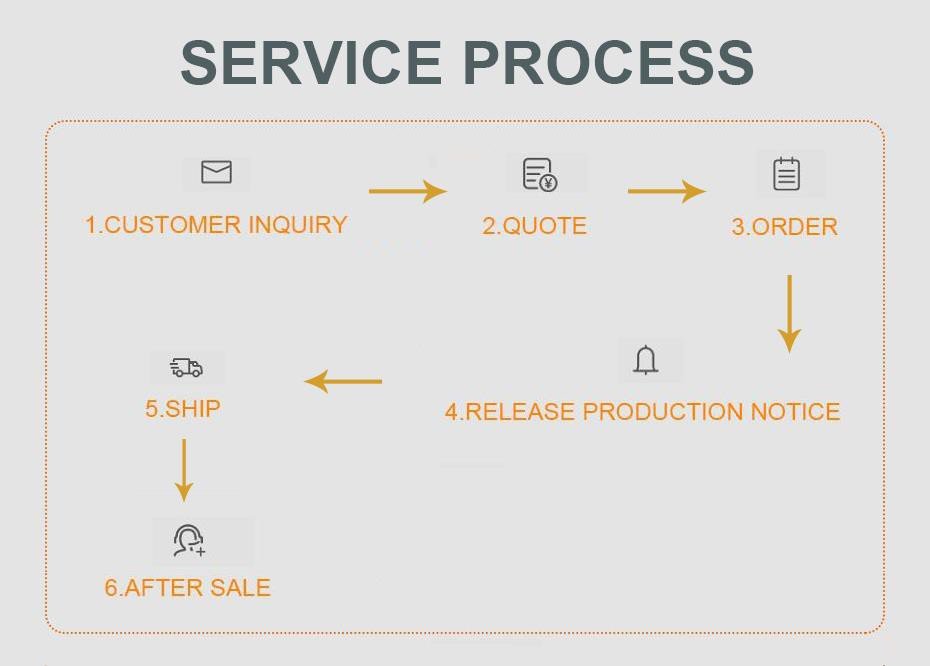

Proceso de Servicio y Soporte:
Nuestros ingenieros de servicio postventa realizan visitas periódicas para asegurar el correcto funcionamiento de sus equipos y escuchar sus sugerencias de mejora continua.
1. ¿Para qué aplicaciones es ideal la 303U-3-C?
Es ideal para punzonar, cizallar y plegar barras conductoras de cobre y aluminio, especialmente en la fabricación de tableros eléctricos de alta y baja tensión.
2. ¿Las tres unidades de trabajo pueden operar al mismo tiempo?
Sí, las unidades de punzonado, corte y plegado pueden funcionar simultáneamente gracias a sus motores independientes (3x4KW), optimizando la producción industrial.
3. ¿Qué tipo de mantenimiento requiere el sistema hidráulico?
Se recomienda la revisión periódica del nivel de aceite y la limpieza de las matrices para asegurar un corte limpio y una larga vida útil del equipo.
4. ¿Cómo se garantiza la precisión en el plegado?
La máquina incluye reglas de posicionamiento y moldes de precisión que permiten realizar plegados horizontales y verticales con tolerancias mínimas.
5. ¿Qué certificaciones avalan este equipo?
Nuestra maquinaria cumple con la normativa ISO9001, asegurando procesos de fabricación controlados y productos de alta fiabilidad.
