Optimice el acabado de sus conductores con la fresadora CNC LTMC CNCMN-200A. Especializada en el redondeado de arcos y mecanizado de bordes en pletinas de cobre y aluminio. Ideal para la fabricación de conectores de potencia y barras colectoras de alta precisión. Nuestra tecnología CNC garantiza una superficie lisa y perfecta para reducir la descarga de punta en equipos eléctricos de alta tensión. Mejore la calidad de sus tableros con el mejor procesamiento de cabezales del mercado.
MÁQUINA CNC DE CHAFLANADO Y FRESADO DE ARCOS PARA PLETINAS CNCMN-200A
La función principal de este centro de procesamiento de arcos para barras colectoras de cobre es realizar el chaflanado (fresado de arcos) en los extremos de pletinas de cobre y aluminio con espesores de 4-16mm y anchos de 30-200mm. Es una solución esencial para fabricantes de celdas eléctricas que buscan precisión en el procesamiento de barras de cobre.
▲ Estructura mecánica tipo pórtico (Gantry), diseño robusto, funcionamiento estable y alta rigidez estructural.
▲ Almacén de herramientas en línea de seis estaciones, cambio automático de herramientas con portaherramientas BT40.

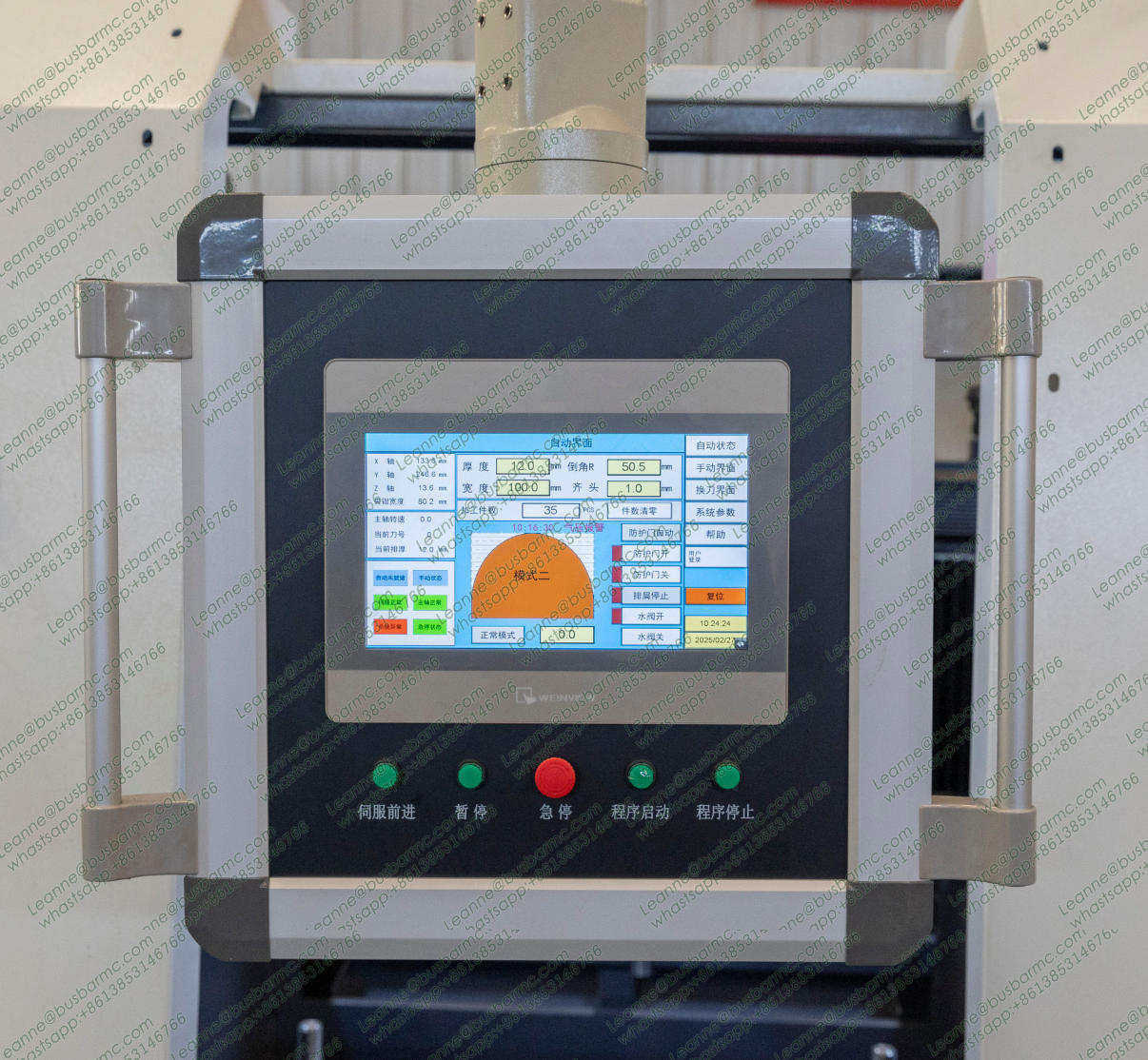

▲ Sistema de control CNC de 5 ejes con pantalla LCD de 10.4″ de alta resolución.
▲ Velocidad máxima del husillo: 6000 r/min, potencia del motor principal: 3.7 KW.
▲ Capacidad de procesamiento: longitud 150-6000mm, ancho 30-200mm, espesor 4-16mm.
| No. | Parámetros Técnicos | Unidad | Valor | No. | Parámetros Técnicos | Unidad | Valor |
| 1 | Velocidad máxima del husillo | r/min | 6000 | 2 | Potencia del motor principal | KW | 3.7 |
| 3 | Recorrido máximo eje X | mm | 525 | 4 | Velocidad máxima eje X | m/min | 15 |
| 5 | Precisión de posicionamiento eje X | mm | ±0.08 | 6 | Carrera máxima eje X | mm | 500 |
| 7 | Velocidad máxima eje Y | m/min | 15 | 8 | Precisión de posicionamiento eje Y | mm | ±0.08 |
| 9 | Recorrido máximo eje Z | mm | 130 | 10 | Precisión de posicionamiento eje Z | mm | ±0.05 |
| 11 | Longitud de pieza procesable | mm | 150-6000 | 12 | Ancho de pieza mecanizable | mm | 30-200 |
| 13 | Espesor de pieza mecanizable | mm | 4-16 | 14 | Dimensiones generales | mm | 2260×1580×2100 |
| No. | Parámetros Técnicos | Unidad | Valor | No. | Parámetros Técnicos | Unidad | Valor |
| 1 | Número de ejes CNC | PC | 5 | 2 | Potencia servomotor eje X | KW | 2 |
| 3 | Potencia servomotor eje Y | KW | 2 | 4 | Potencia servomotor eje Z | KW | 1 |
| 5 | Presión de la fuente de aire | MPa | 0.6-0.8 | 6 | Potencia motor bomba hidráulica | KW | 2 |
| 7 | Potencia total instalada | KW | 12 | ||||
Galería del Producto: Máquina CNC para Cobre

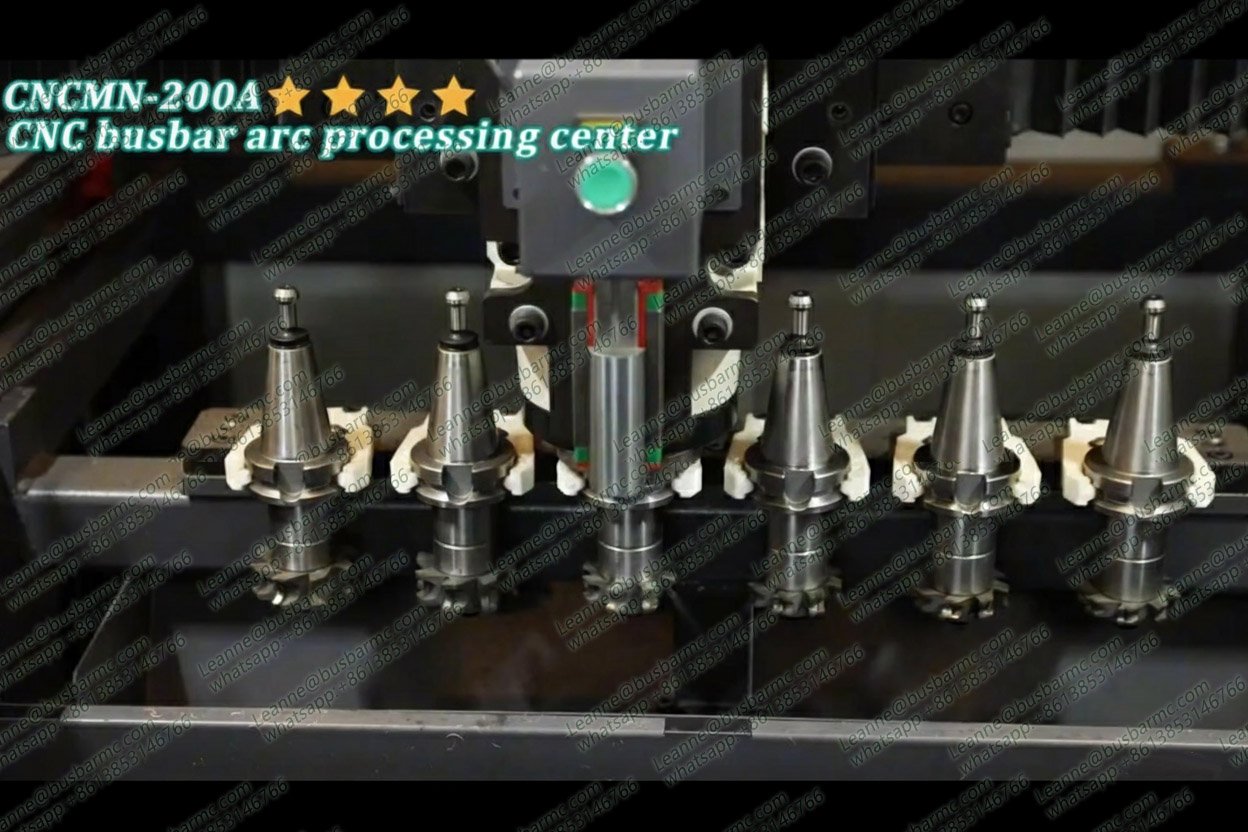

Máquina Chaflanadora de Barras CNC

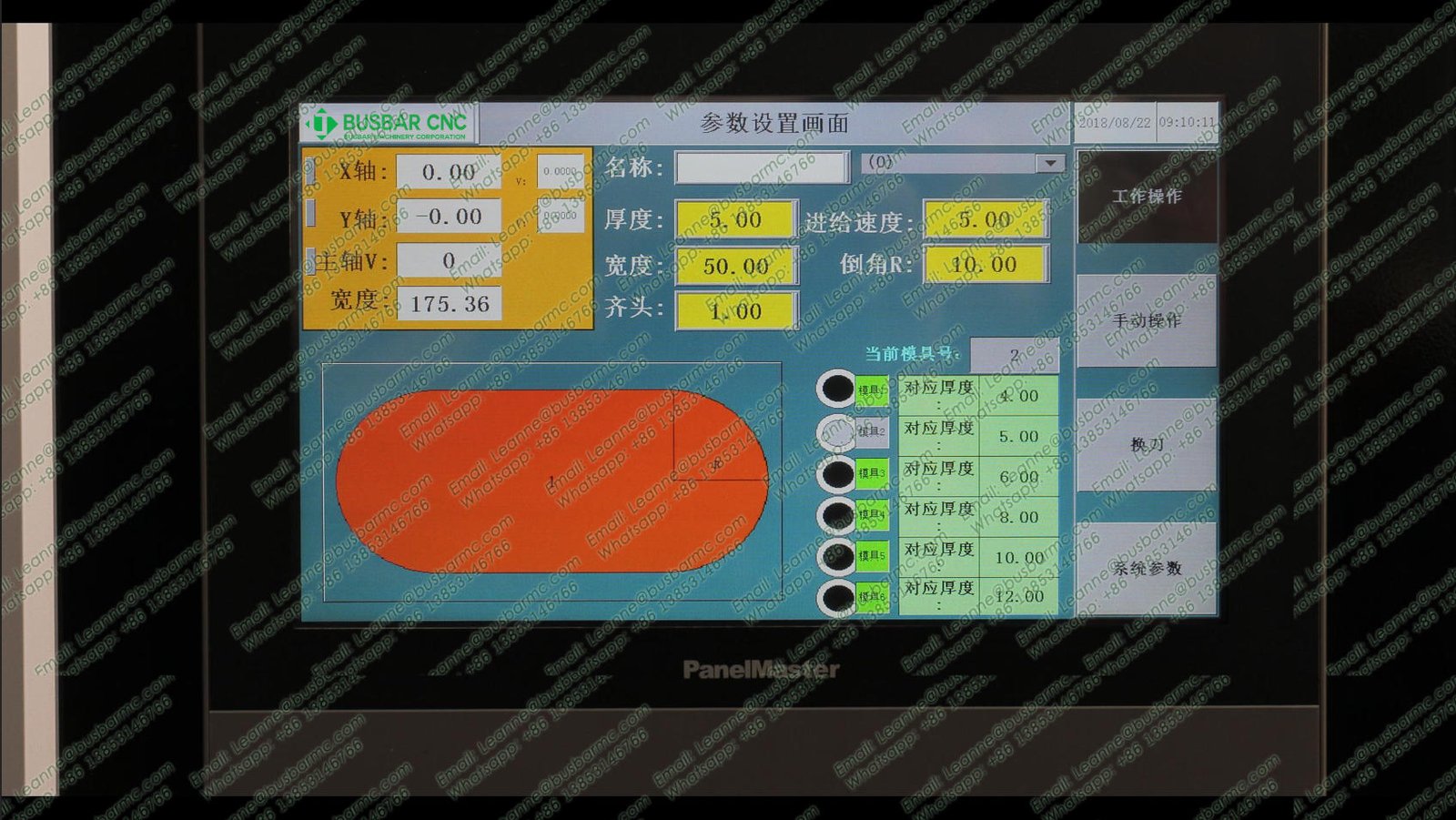

Fresadora de Arcos para Busbars

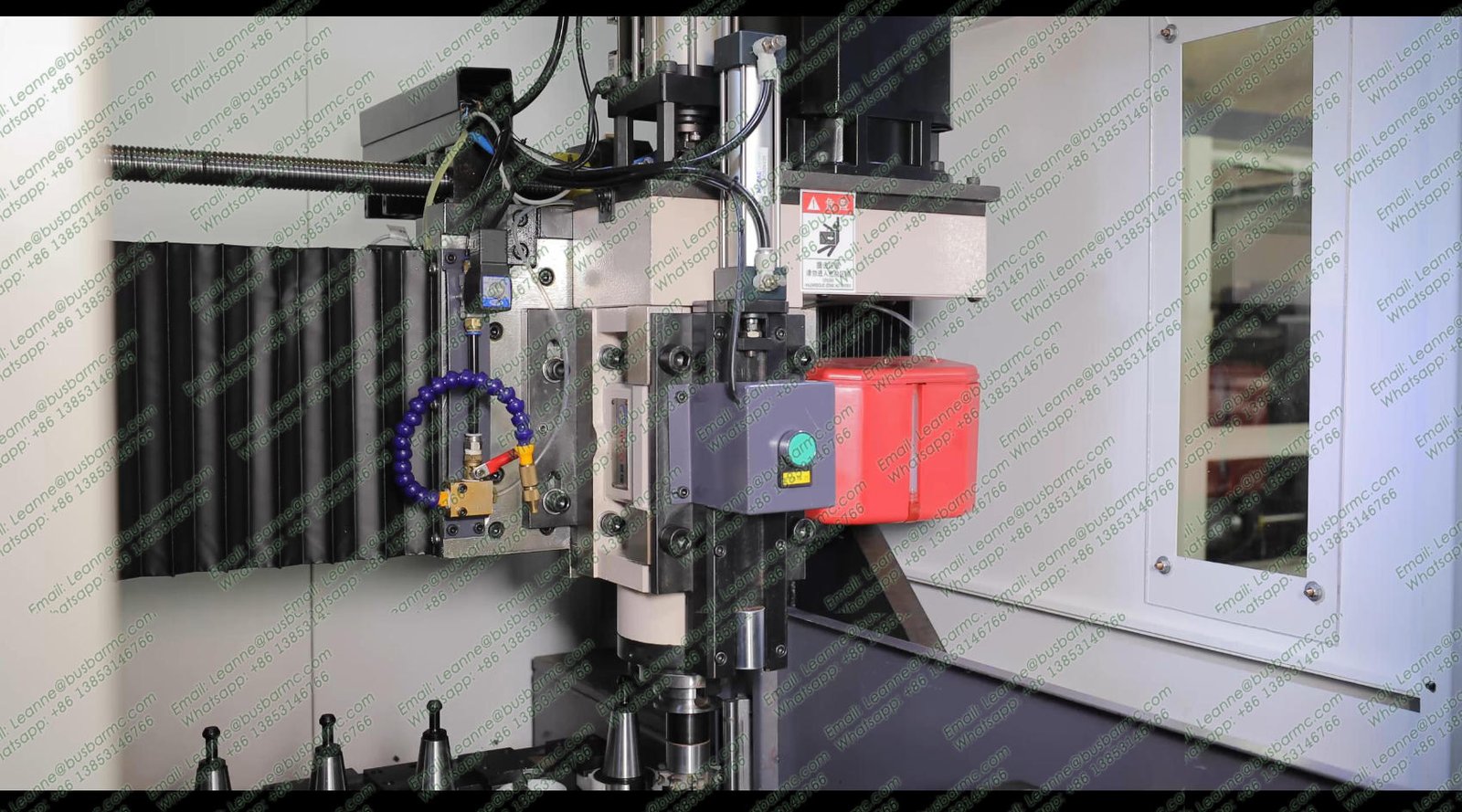

Mecanizado de Bordes en Pletinas
Procesadora de Barras de Aluminio y Cobre
Corte y Chaflanado CNC para Barras de Cobre

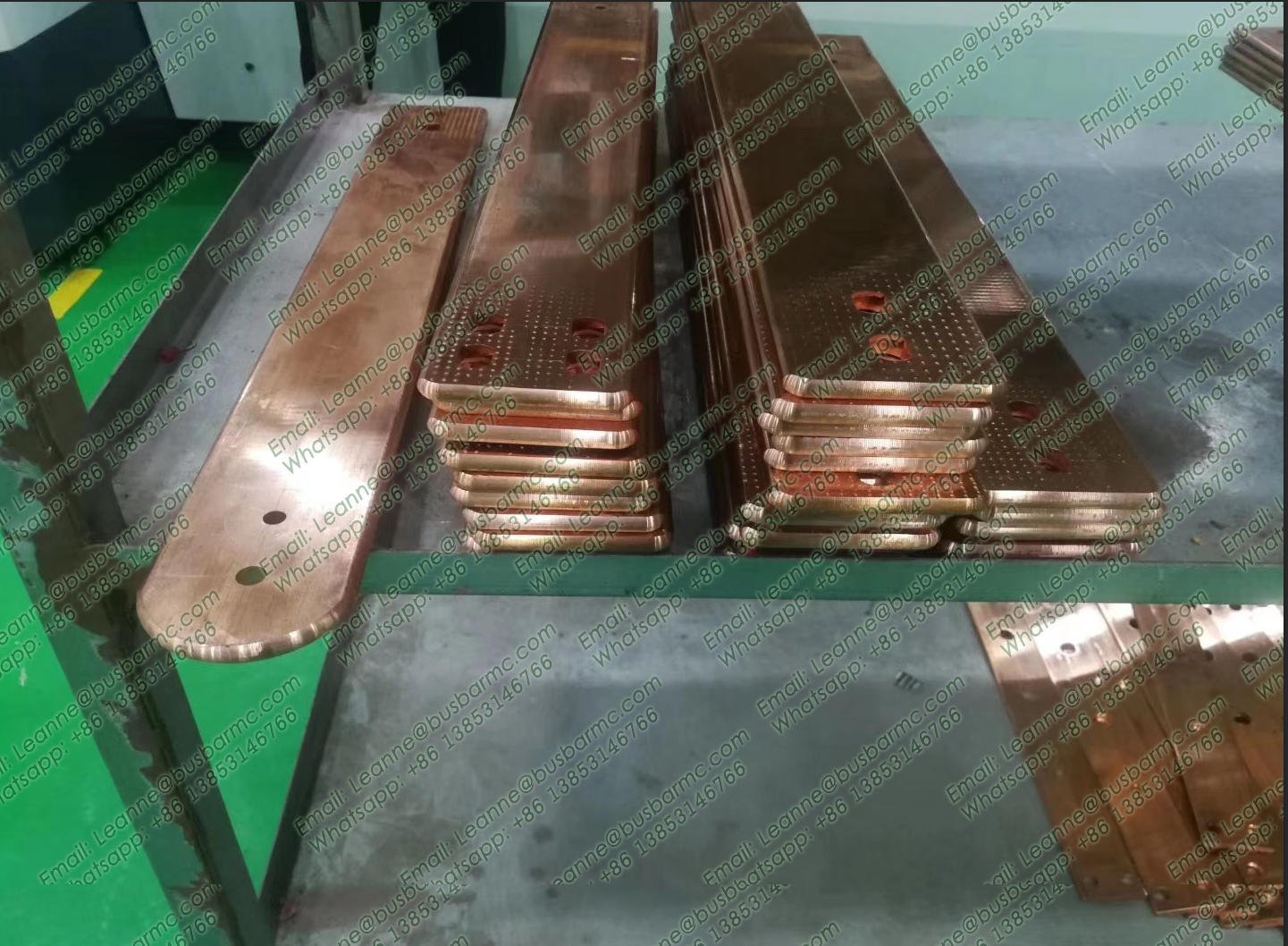

Maquinaria para Fabricación de Tableros Eléctricos
| No. | Artículo | Cantidad | Descripción |
| 1. | Fresas de corte (Milling cutter) | 6 juegos | 4mm, 5mm, 6mm, 8mm, 10mm, 12mm |
| 2. | Dispositivo portaherramientas | 1 juego | Sistema BT40 |
| 3. | Destornilladores | 2 juegos | 2 grandes y 2 pequeños |
| 4. | Sensor de proximidad inductivo | 1 pieza | Repuesto técnico |
| 5. | Llave de doble cabezal | 1 juego | Herramientas de ajuste |
| 6. | Pulverizador de aceite | 1 pieza | Para lubricación de corte |
Demostración en Video: Mecanizado CNC de Barras Colectoras
Preguntas Frecuentes (FAQ)
P1: ¿Cuál es la función principal de la chaflanadora CNC CNCMN-200A?
Su función primordial es el chaflanado, fresado de arcos y redondeado de bordes en pletinas de cobre y aluminio, ideal para optimizar la conductividad y estética en sistemas eléctricos de potencia.
P2: ¿Qué ventajas ofrece la estructura tipo pórtico?
El diseño de pórtico totalmente soldado garantiza una máxima rigidez estructural, lo que se traduce en una mayor precisión de posicionamiento y una operación libre de vibraciones durante el mecanizado.
P3: ¿Cuenta con sistema de cambio de herramientas automático?
Sí, incluye un almacén lineal de 6 estaciones que permite el cambio automático de herramientas BT40, optimizando los tiempos de producción.
